 MPX-95 金屬 印表

MPX95 的打印頭/規格參數與應用與 MPX90MPX90M 相同, 主要的差異是機身可以依據不同的產品大小與夾持需求拆解分離,並替換不同的夾具組.夾具共分為三種

 1. 標準平面與中心夾具 2. 禮品與個性化商品夾具 3.醫療器材與條碼


MPX-95 主機與標準配備

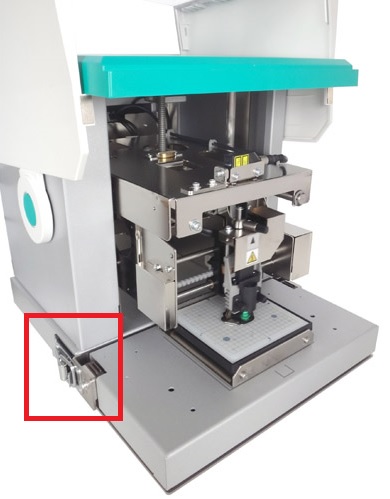

MPX-95 主機(可拆卸底座)

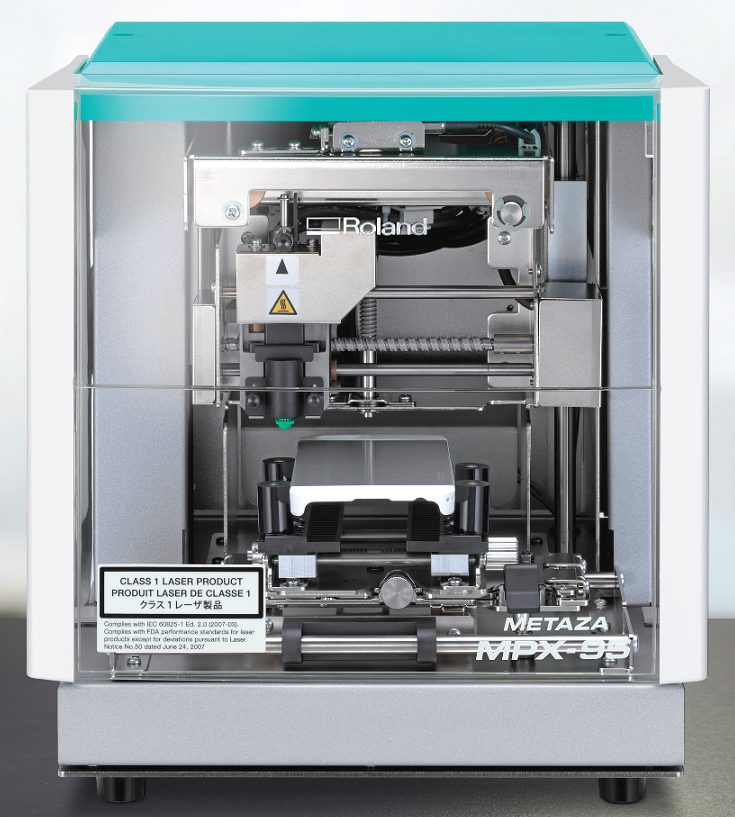

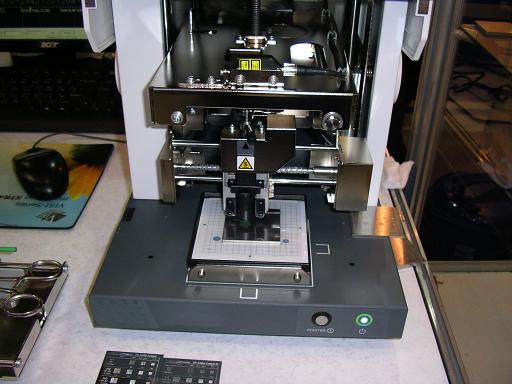

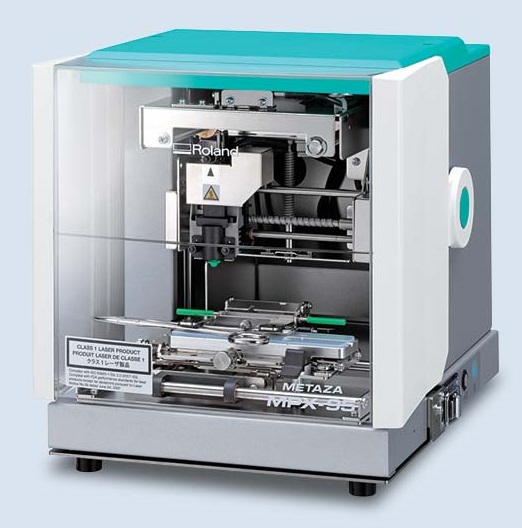

MPX-95 正面外觀

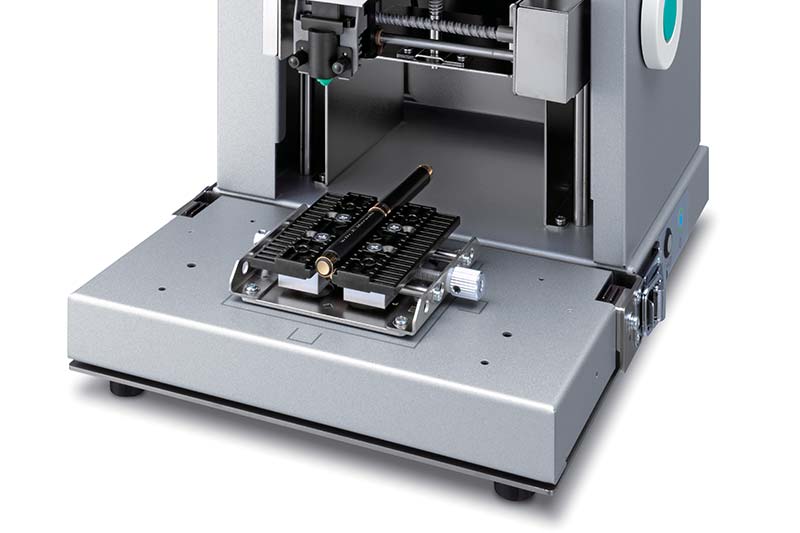

標準定位平台

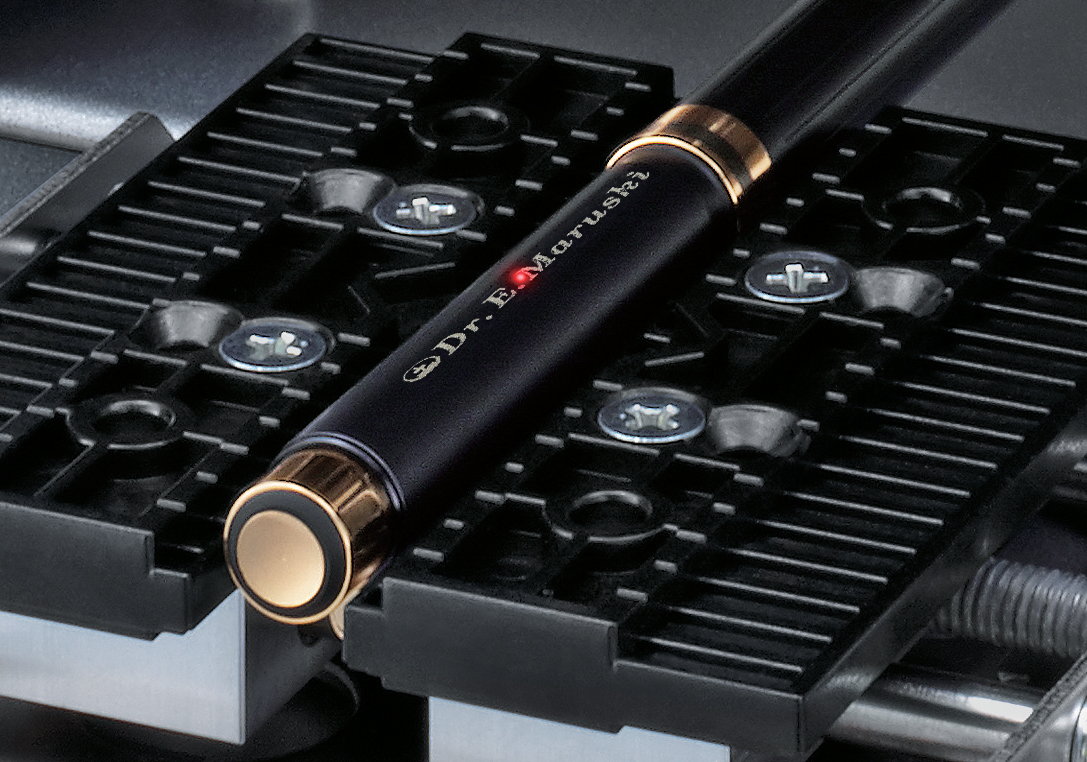

標準雷射定位

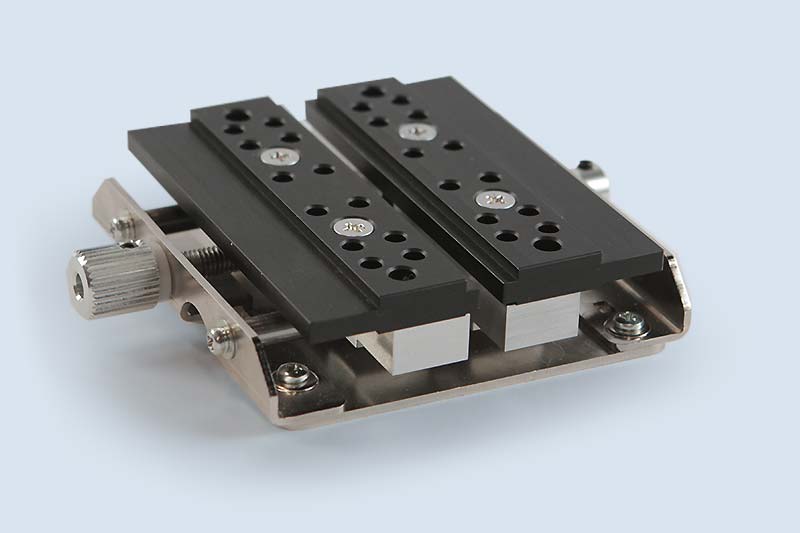

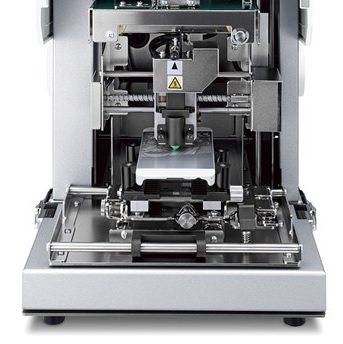

標準中心夾具

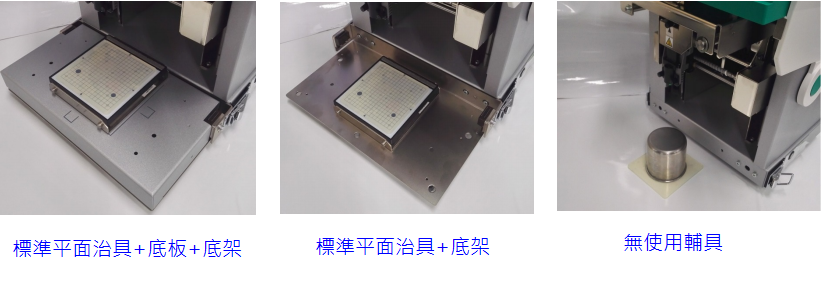

彈性的治具/ 底板 與底架 搭配使用可以加大列印範圍

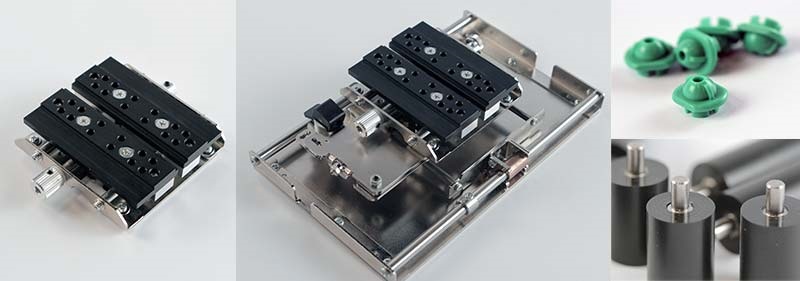

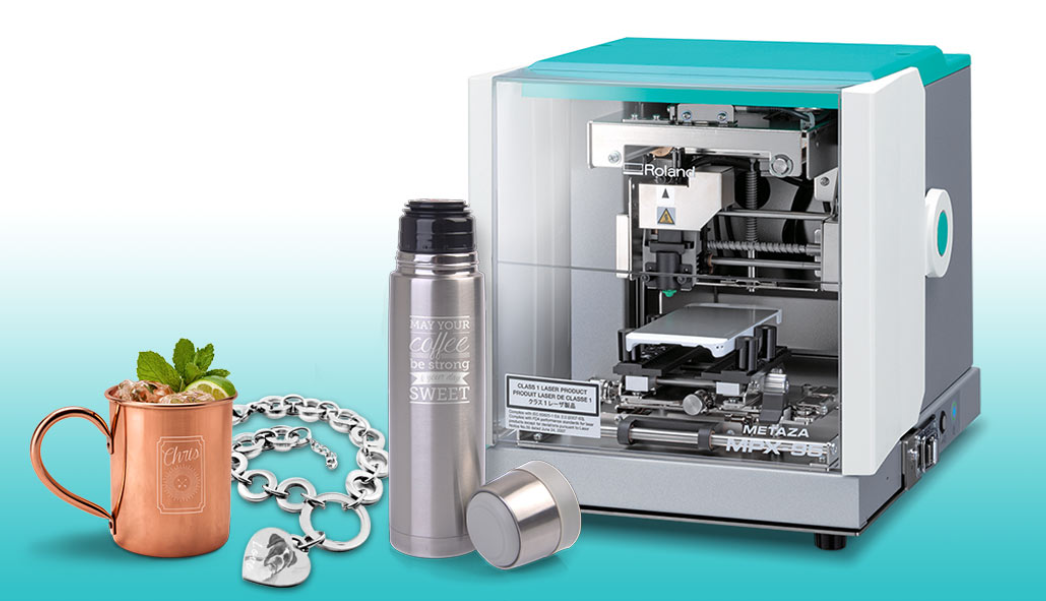

選配: 禮品個性化產品用配件

選配: 禮品個性化產品用配件

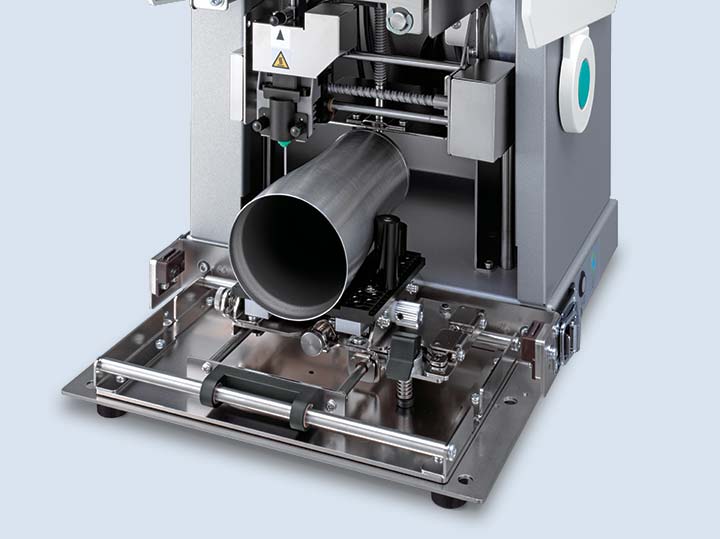

選配: 禮品用配件(適合圓柱等大型物件)

選配: 禮品用配件(適合手機殼等扁平物件)

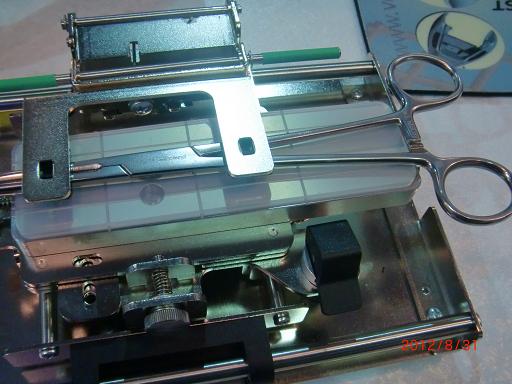

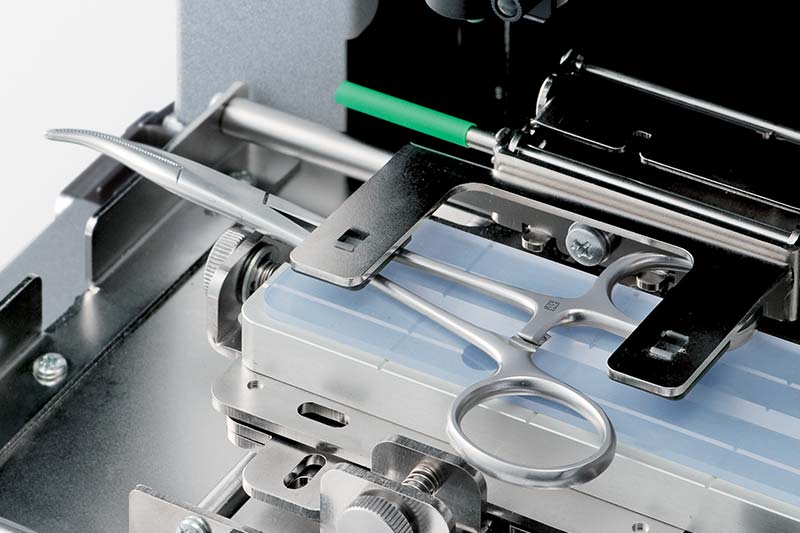

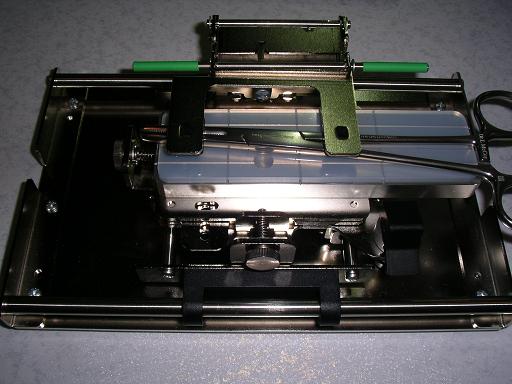

選配: 工業零件和醫療設備用配件

選配: 工業零件和醫療設備用配件

選配: 工業零件和醫療設備用配件



特別適用於美國FDA積極推動的醫療器材單一識別系統

(Unique Device Identification System: UDI)

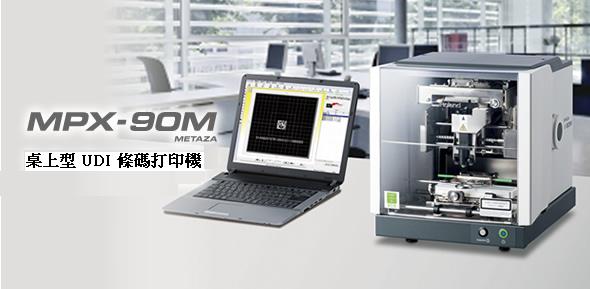

MPX-90M

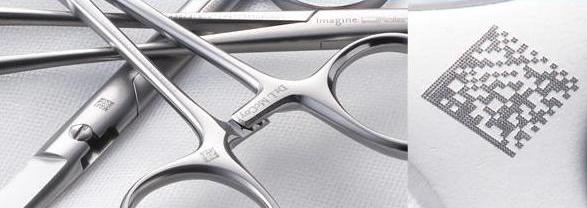

The MPX-95M 金屬條碼及文字影像打印系統可打印二維的資料矩陣條碼(DataMatrix barcodes),最小可以打印於 1 mm 的範圍之內醫療儀器上例如鑷子,鉗子,拔毛鉗,解剖刀與其它手術器具.此種已經過驗證的技術可快速打印於醫療器材產品識別碼(簡稱UDI code) 並可簡單地的追溯需要滅菌之醫療器材(如一般手術器械).此種打印的技術可讓醫療產品上之識別標籤要能承受滅菌處理,由於「醫療器材單一識別標籤」本身能放置之資料有限,因此其他與產品相關的資訊將存放於遠端資料庫系統中(醫療器材單一識別系統之產品資料庫,簡稱UDI Database)。除了 2D 的資料矩陣條碼(DataMatrix barcodes), 此 MPX-90M 也可以打印號碼,文字,標籤與圖像在各式的金屬表面上。

MPX95 機器(包含 MPX90 所有功能)與 MPX90 的 最大差別在於

1. 自動讀取 CSV 檔並可自動產生可打印的 醫療器材產品識別碼(簡稱UDI code).



2. 可移動式夾具搭配雷射校準光點可準確打印條碼於產品表面.

3. 可以精確的打印 UDI 碼於 1 mm 的範圍之內並且保證所有的點尺寸與深度品質的一致性.

MPX-90M

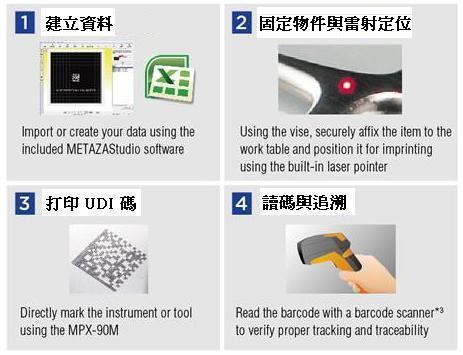

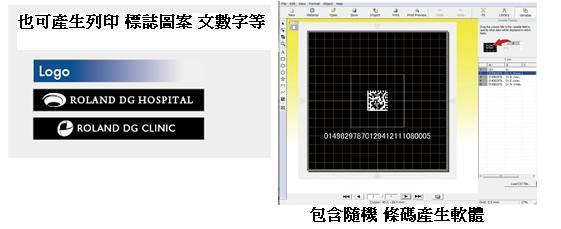

4. MPX90M 應用軟體操作流程(隨機附贈).

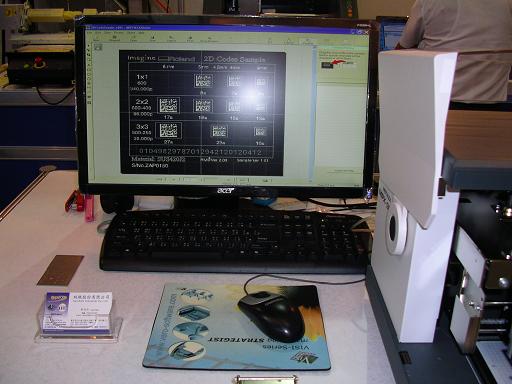

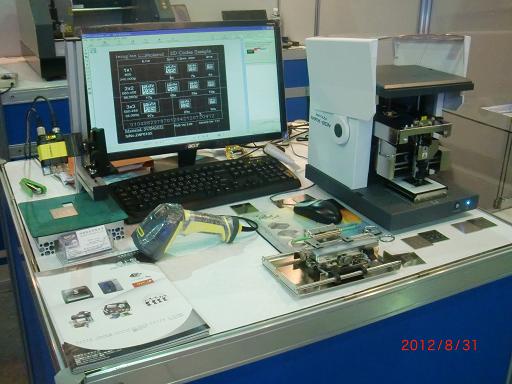

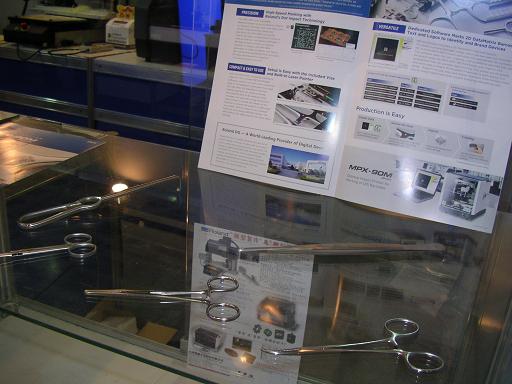

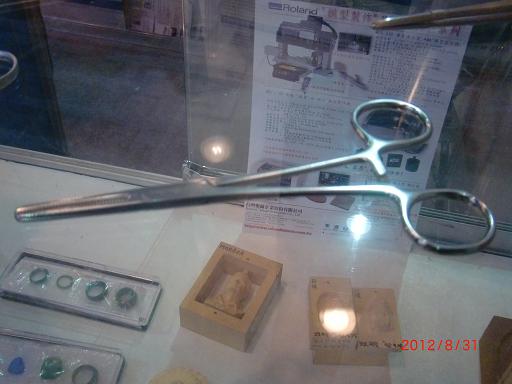

5. 實際應用範例

圓弧曲面打印時材料曲率條件

下表與左圖說明當打印圓弧面時對於不同直徑時的「產生最佳打印效果時的寬度限制(A) 」與「撞擊探針的最大打印寬度(B)」。



※曲面材料打印時的最佳打印深度 0.1mm與最大打印深度0.2mm 的條件圖示



*詳細規格

機型 MPX-95
可列印材料 金,銀,銅,鉑金,黃銅,鋁,鐵,不袗,鈦等(列印材料表面的維氏硬度值 [HV]須是 200 或更小)
可放入材料尺寸 使用底架+底板  100公釐(寬)×200公釐(長)×40公釐(H)或
 200公釐(W)×100公釐(L)×40公釐(H)

只使用底板  100公釐(寬)×200公釐(長)×70公釐(H)或
 200公釐(W )X 100公釐(L)X 70公釐(H)


* 以上為安全罩閉合時的數據。如打開安全罩,則對打印物品的大小沒有限制,但材料打印區域必須在可打印區域尺寸範圍之內

列印範圍 最大列印區域 80公釐 (W) X 80公釐 (D) X 70公釐 (H)
推薦列印區域 50公釐 (W) X 50公釐 (D) X 70公釐 (H)
解析度 高解析度 529 dpi
照片 353 dpi
文字 265 dpi
向量 1058 dpi
列印方向 單向或雙向列印 (可由視窗驅動程式選擇)
列印速度(內定) 照片 (50公釐/秒)
高解析度或文字 (33公釐/秒)
向量 (24公釐/秒)
傳輸介面 USB
電源供應 專用 AC 變壓器
輸入 : AC 100 to 240 V ± 10 % 50/60 Hz
輸出 : DC 19 V/ 1.2 A
耗電量 約21W
噪音值 不超過70分貝(A)
環境 10 to 30°C (溫度)
35 to 80 % (濕度)
外觀尺寸 286公釐(W)×383公釐(D)×308公釐(H)

選配 常用耗材

換用撞針頭與保護蓋組

MPH-90 撞針頭 x 1與 保護蓋 x 4 片.

更換用撞針頭保護蓋/(弧面用)

MPX-90 保護蓋 x 5 片.

更換用撞針頭保護蓋/(平面用)

MPX-90 保護蓋 x 5 片.
