MPX-90M 金屬條碼及文字影像打印

特別適用於美國FDA積極推動的醫療器材單一識別系統

(Unique Device Identification System: UDI)

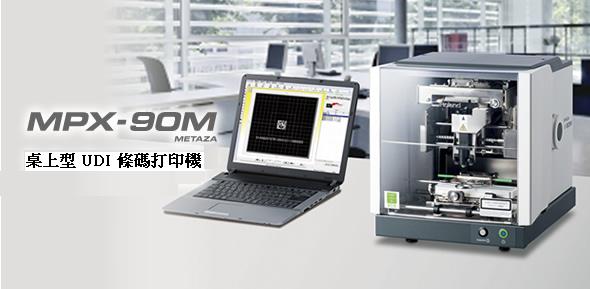

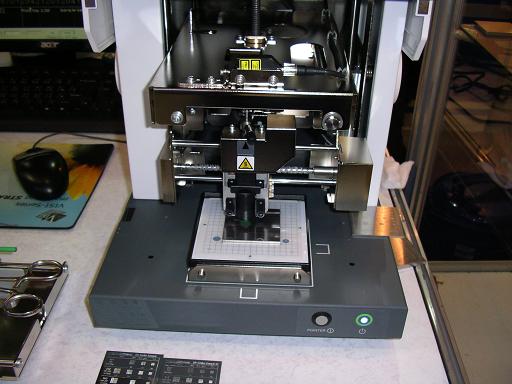

MPX-90M

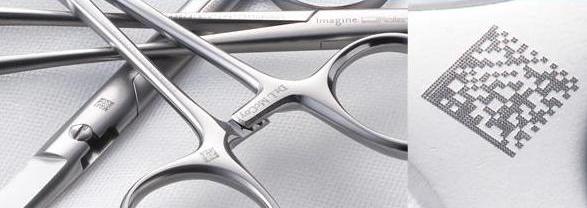

The MPX-90M 金屬條碼及文字影像打印系統可打印二維的資料矩陣條碼(DataMatrix barcodes),最小可以打印於 1 mm 的範圍之內醫療儀器上例如鑷子,鉗子,拔毛鉗,解剖刀與其它手術器具.此種已經過驗證的技術可快速打印於醫療器材產品識別碼(簡稱UDI code) 並可簡單地的追溯需要滅菌之醫療器材(如一般手術器械).此種打印的技術可讓醫療產品上之識別標籤要能承受滅菌處理,由於「醫療器材單一識別標籤」本身能放置之資料有限,因此其他與產品相關的資訊將存放於遠端資料庫系統中(醫療器材單一識別系統之產品資料庫,簡稱UDI Database)。除了 2D 的資料矩陣條碼(DataMatrix barcodes), 此 MPX-90M 也可以打印號碼,文字,標籤與圖像在各式的金屬表面上。

MPX90M 機器(包含 MPX90 所有功能)與 MPX90 的 最大差別在於

1. 自動讀取 CSV 檔並可自動產生可打印的 醫療器材產品識別碼(簡稱UDI code).

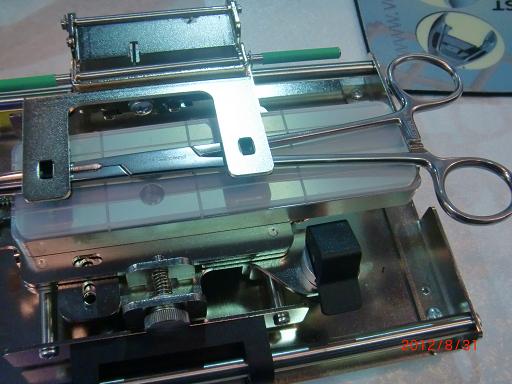

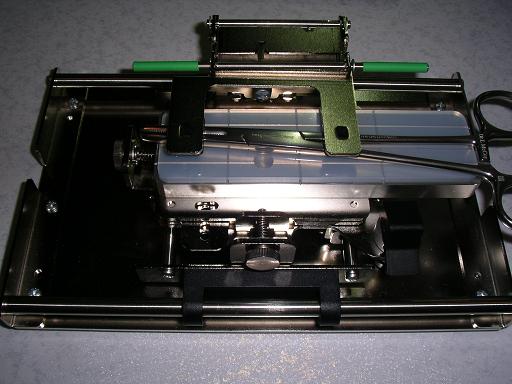

2. 可移動式夾具搭配雷射校準光點可準確打印條碼於產品表面.

MPX-90M

3. 可以精確的打印 UDI 碼於 1 mm 的範圍之內並且保證所有的點尺寸與深度品質的一致性.

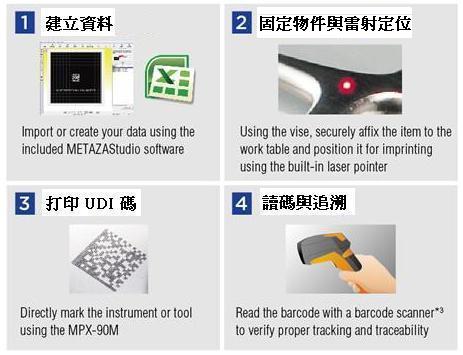

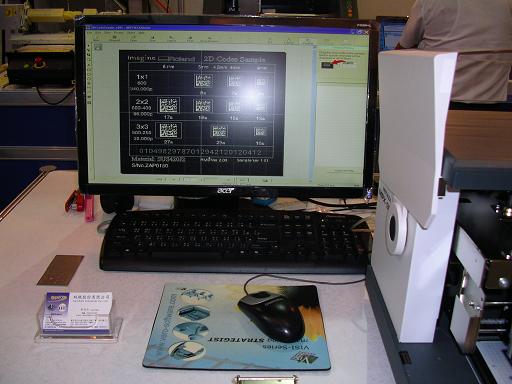

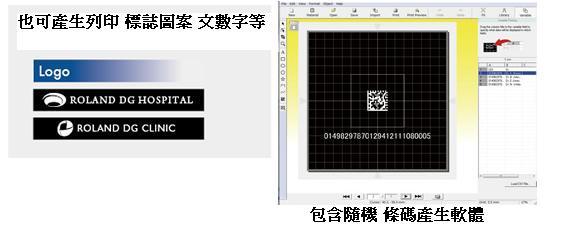

4. MPX90M 應用軟體操作流程(隨機附贈).

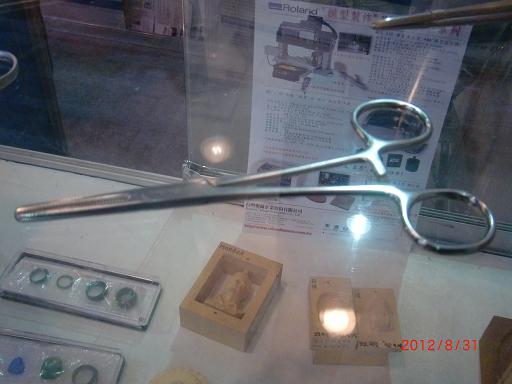

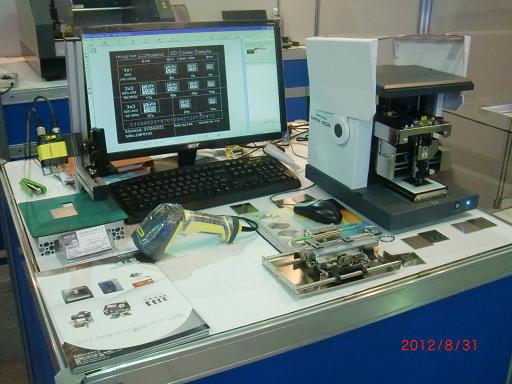

5. 實際應用範例

圓弧曲面打印時材料曲率條件

下表與左圖說明當打印圓弧面時對於不同直徑時的「產生最佳打印效果時的寬度限制(A) 」與「撞擊探針的最大打印寬度(B)」。



※曲面材料打印時的最佳打印深度 0.1mm與最大打印深度0.2mm 的條件圖示

MPX-90M

*詳細規格

機型

MPX-90M

可列印材料

、銀、紅銅白金、黃銅、鋁、、不銹鋼、壓克力等. (列印材料表面的維氏硬度值 [HV]須是 200 或更小)

可放入材料尺寸

最大 200 mm× 100 mm× 40 mm(厚度)或  100 mm× 200 mm× 40 mm

With vise: 最大厚度 20 mm

列印範圍

80 mm x 80 mm

解析度

高解析度: 529 dpi, 相片: 353 dpi, 文字: 265 dpi, 向量: 1058 dpi

列印方向

單向或雙向列印 (可由視窗驅動程式選擇)

列印速度 (內定)

相片: 50 mm/秒 , 高解析度或文字: 33 mm/秒 , 向量: 24 mm/秒

傳輸介面

USB 1.1

電源供應

專用 AC 變壓器
輸入 : AC 100 to 240 V ± 10 % 50/60 Hz
輸出 : DC 19 V 1.6 A

耗電量

大約  24W

噪音值

低於 70 dB (A)

環境

10 to 30°C (溫度)
35 to 80 % (濕度)

外觀尺寸

286 mm (W) x 383 mm (D) x 308 mm (H)

重量

10.8公斤

配備

變壓器,電源線, 撞針頭保護蓋, 中心夾具, 黏性矽膠墊板, 測試材料, USB傳輸線, Roland 軟體 CD-ROM, 與使用手冊等.

電腦需求

作業系統

Windows® 7 Professional (32-bit or 64-bit); Windows Vista® Ultimate (32-bit), Business (32-bit or 64-bit) or Home Premium (32-bit); Windows® XP Home Edition or Professional

選配品

更換用撞針頭與保護蓋組

MPH-90 撞針頭 x 1與 保護蓋 x 4 片.

更換用撞針頭保護蓋/(弧面用)

MPX-90 保護蓋 x 5 片.

更換用撞針頭保護蓋/(平面用)

MPX-90 保護蓋 x 5 片.
