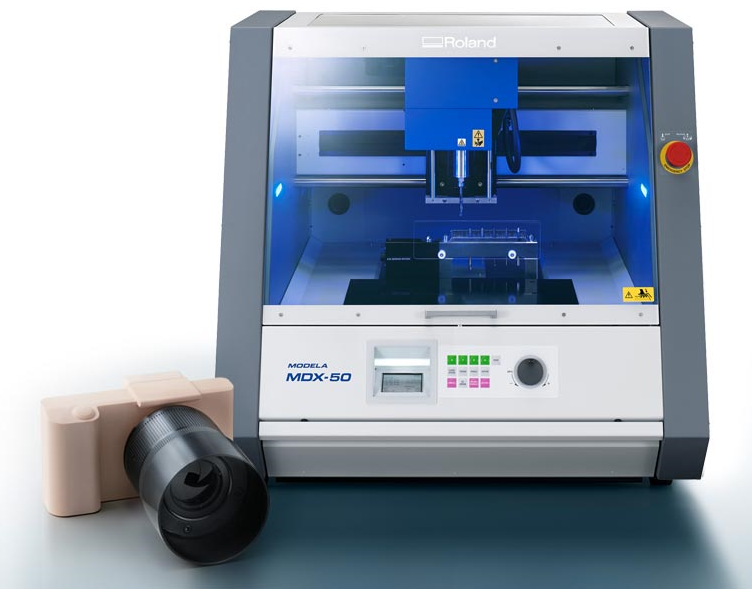

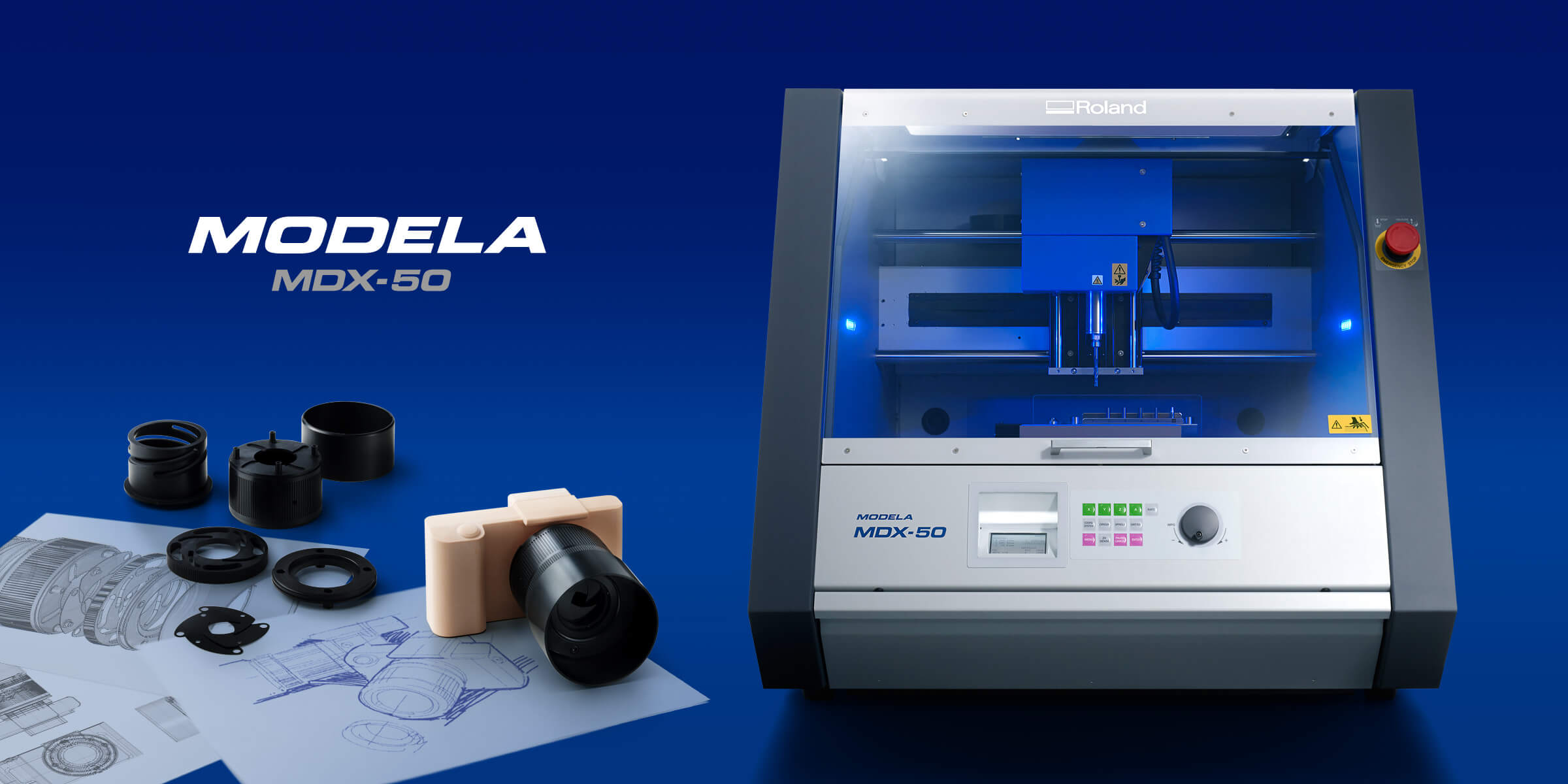

MDX-50 桌上型 3軸/4 軸加工機(自動換刀ATC(標配)與旋轉軸(選配)) [較大機型 MDX540/MDX-540A] [普通機型 MDX40/MDX-40A]

(整體鋼板與圓形滑軌傳動結構設計,非鋁擠型/鋁板組裝結構)

2019 第 45 屆國際技能競賽 俄羅斯- 喀山外觀模型創作職類指定使用設備

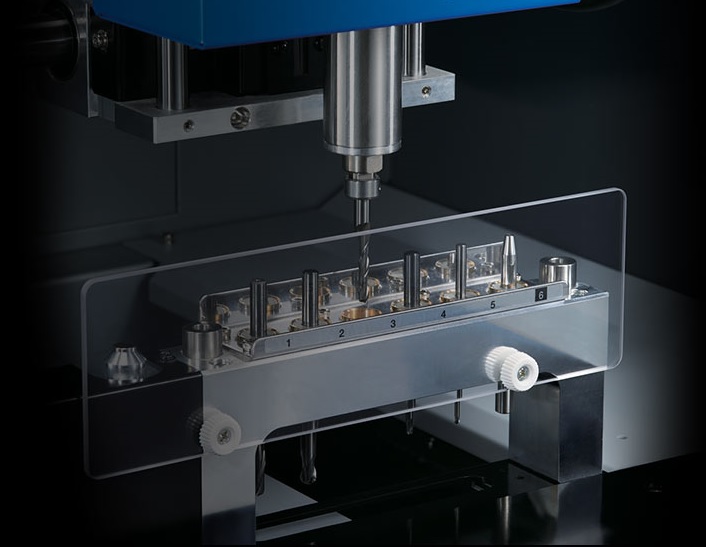

自動換刀(標配)

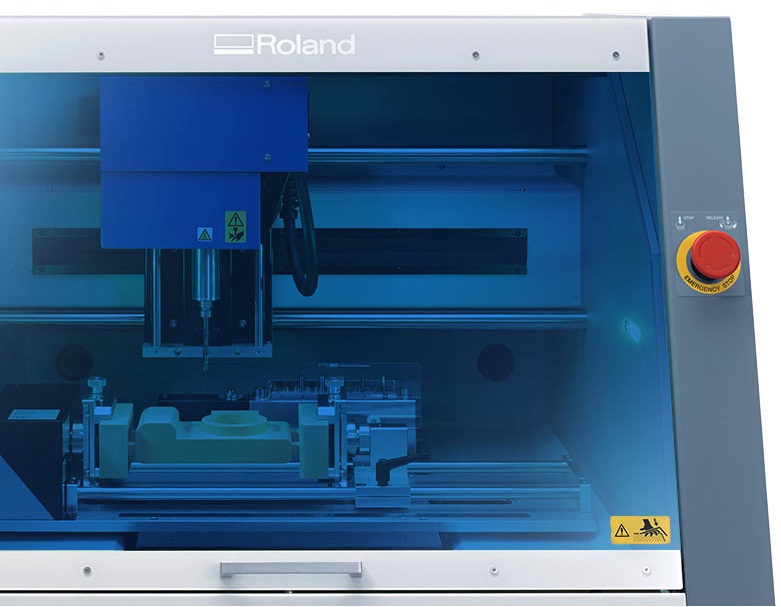

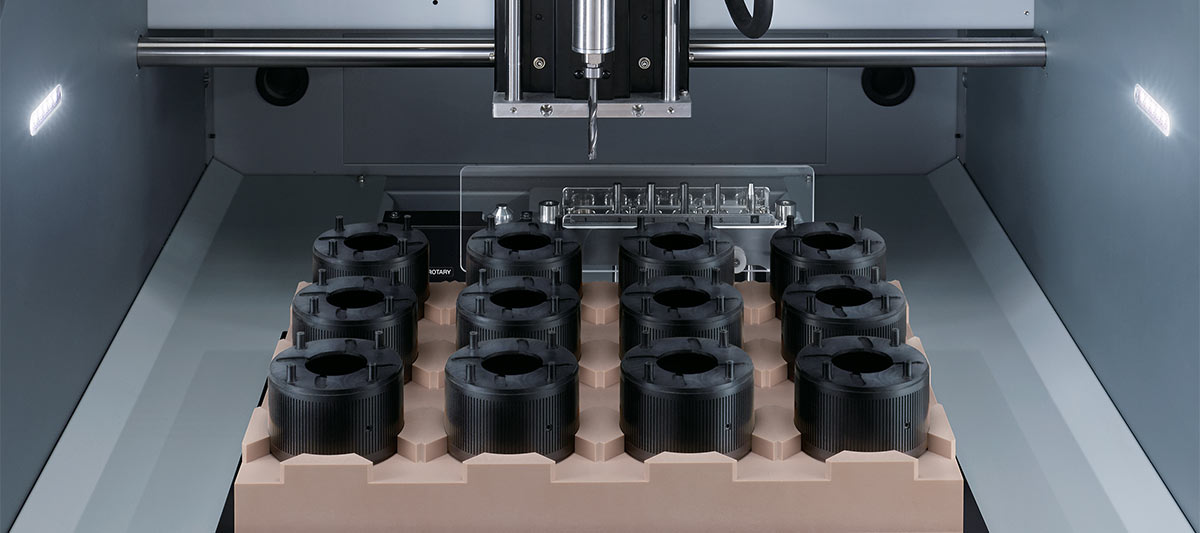

MDX-50 Workspace with Sample

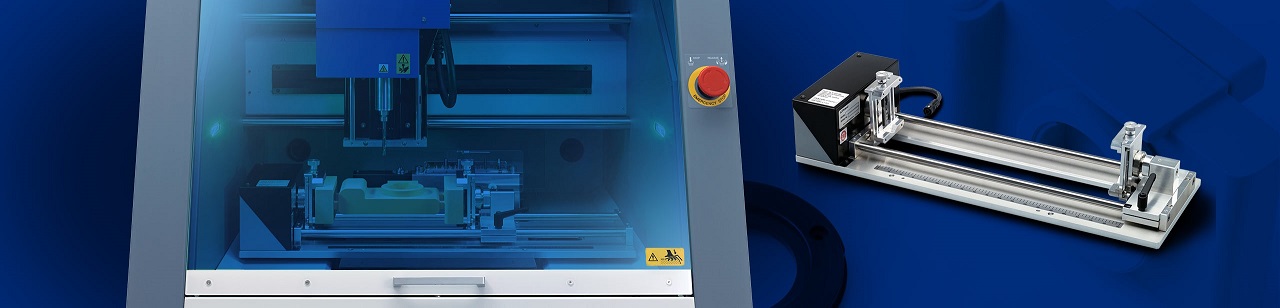

旋轉軸(選配)

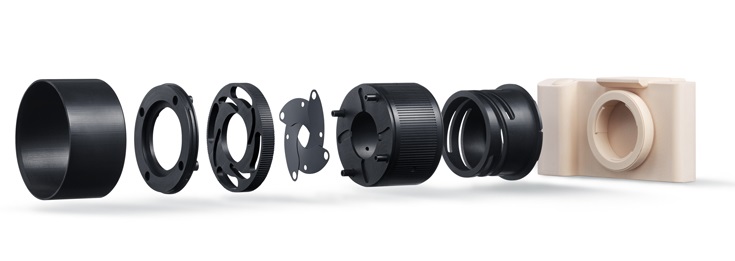

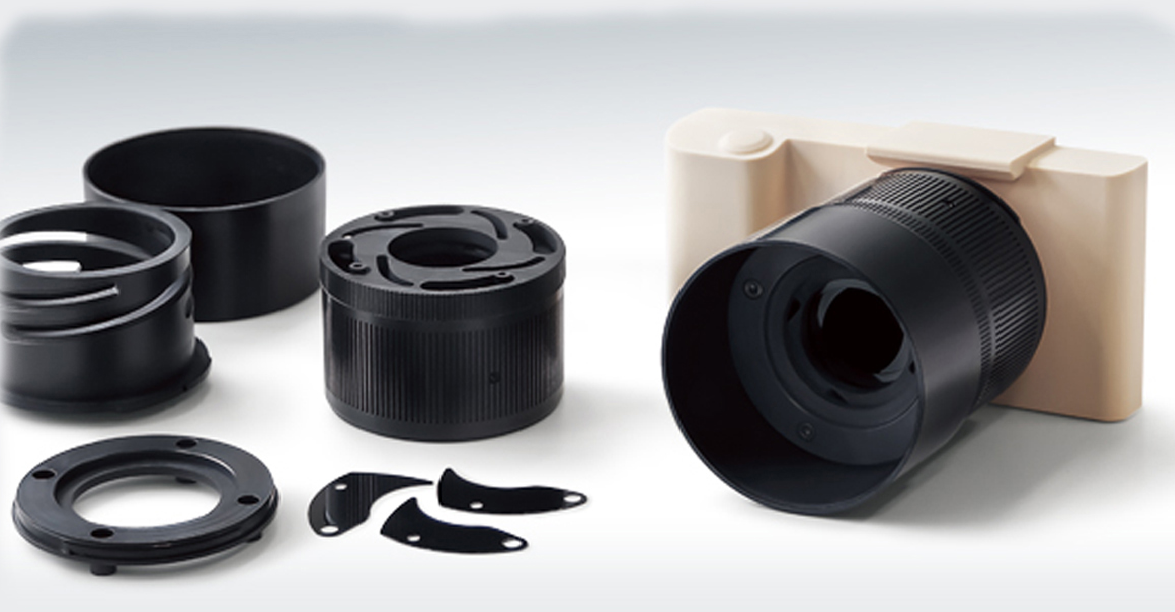

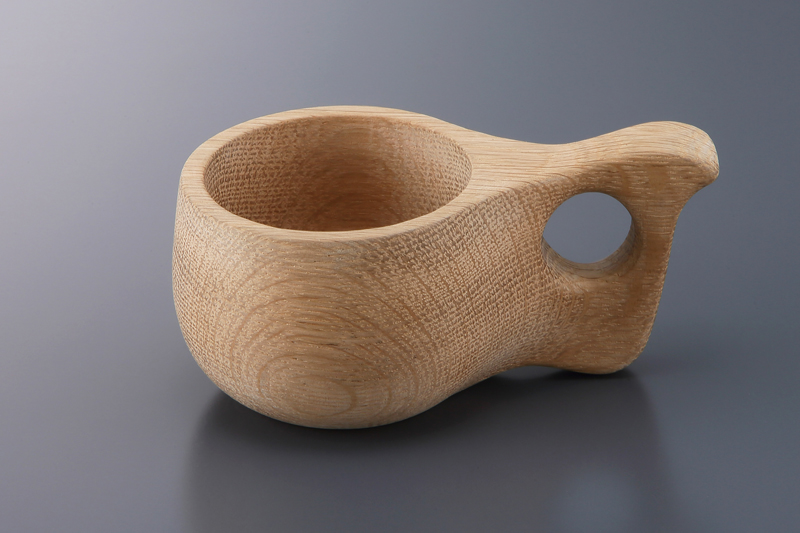

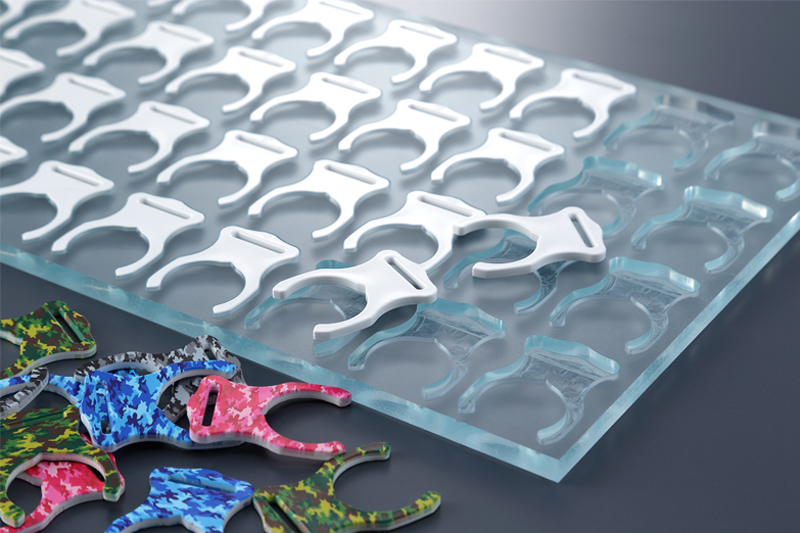

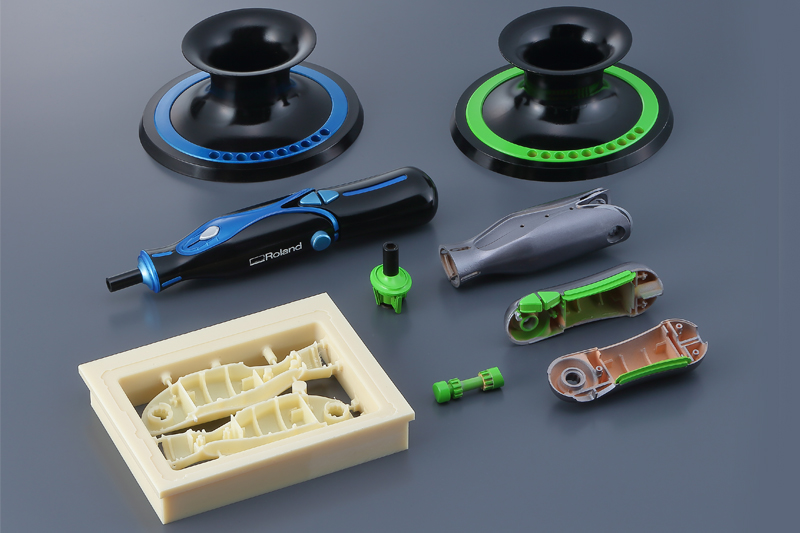

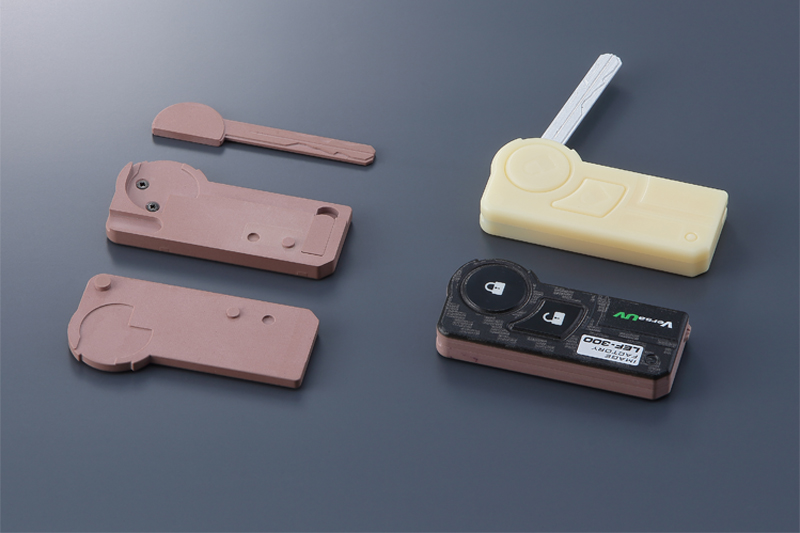

應用範例

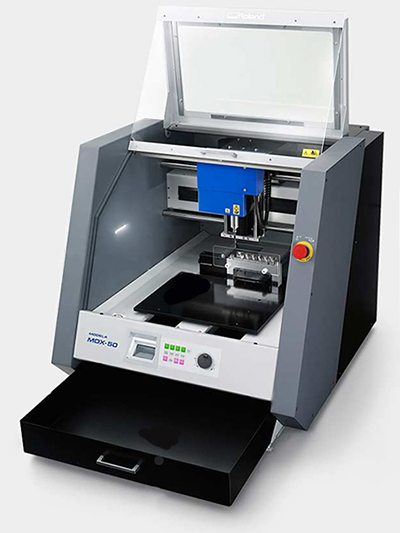

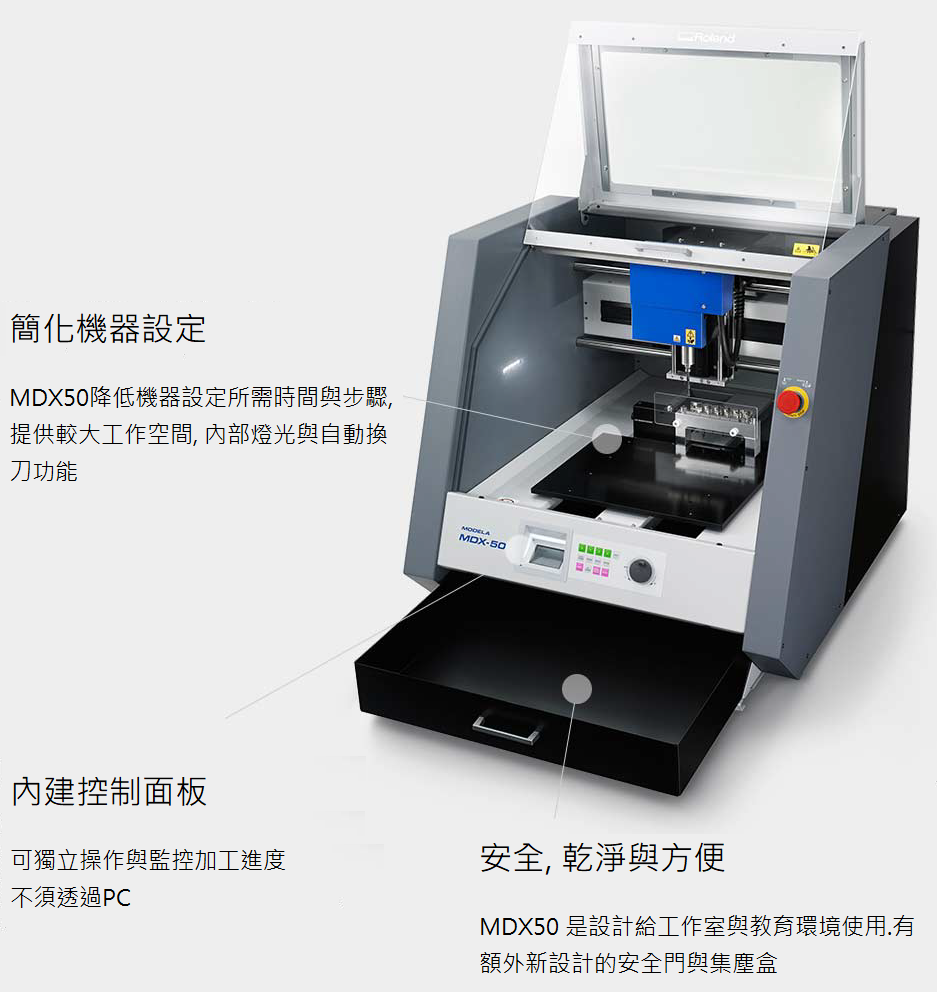

操作面板視圖 上掀式外罩與集塵盒



SRP Player Cam(標配)中文加工軟體操作流程

MDX 50 搭配 SRP Player 加工軟體可以將你設計的 CAD 模型 快速打樣製作出來而不需要程式技巧.

SRP Player CAM 這套特別適合工業與教育使用的加工軟體,已經升級配合 MDX-50 的功能,只需要五個步驟就能完成機器加工的操作.

步驟 1 - 設計

將你設計的 3D CAD 模型輸出成 .STL, .DXF, .3DM, 或 .IGS/.IGES 檔案.
SRP Player Software workflow

步驟 2 - 輸入

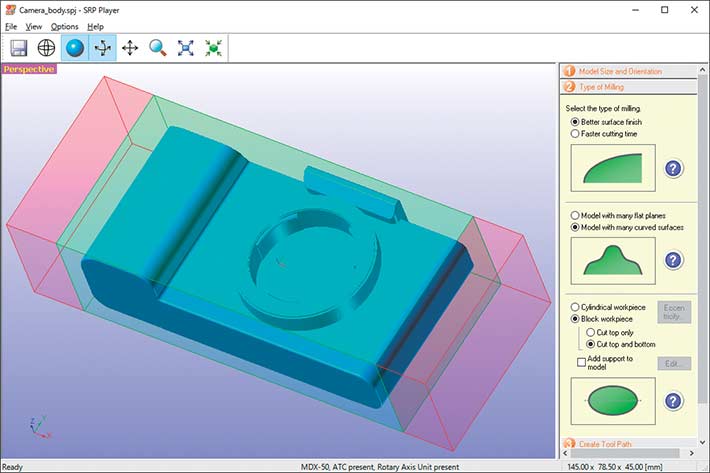

開啟 SRP Player 並依照右側的 5 個步驟精靈執行. 你不需考慮有關進給,轉速,切割深度,曲面選擇或 G-碼的所有加工參數問題: SRP Player 自動為你處理一切問題!
SRP Player Software workflow

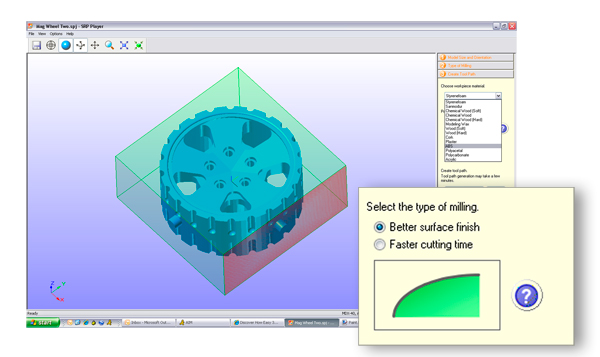

步驟 3 - 銑削

SRP Player 自動產生機器加工路徑與實體切削模擬預覽. 只需按傳送到機器鍵即可完成一切動作.
SRP Player Software workflow
SRP Player CAM 一套同時適合專家與初學者的加工軟體(標配)

SRP Player

2D 即時加工軟體 ClickMill(標配)

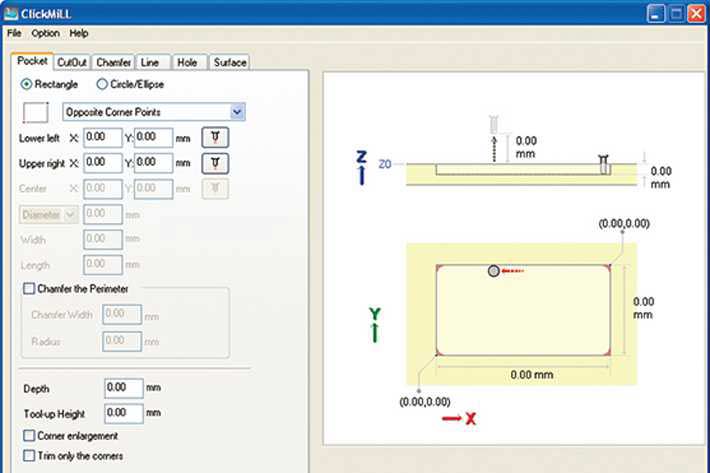

ClickMill 加工軟體提供不須透過 CAM 而可以直接控制 MDX-50 執行銑面, 鑽孔, 銑槽, 導角等與其他的加工程序.

ClickMill

支援標準 NC-G (標配)

 MDX-50 可以接受工業標準的 NC-碼. 此功能將使得 MDX-50 適合專業人員與教育的應用.此功能也讓 MDX-50 可以接受目前市場上大多數的 CAM 系統, 包含先進的英國 Visi-Cad/Cam 模具/模型加工軟體或是法國 TypeEdit/Type3 浮雕雕刻軟體. 由於可以支援 NC-碼/G/M 碼, MDX-50 對於所有的教育學校環境或是需要切削小型 3D 模型研發設計單位均是非常理想的加工平台.

GCode

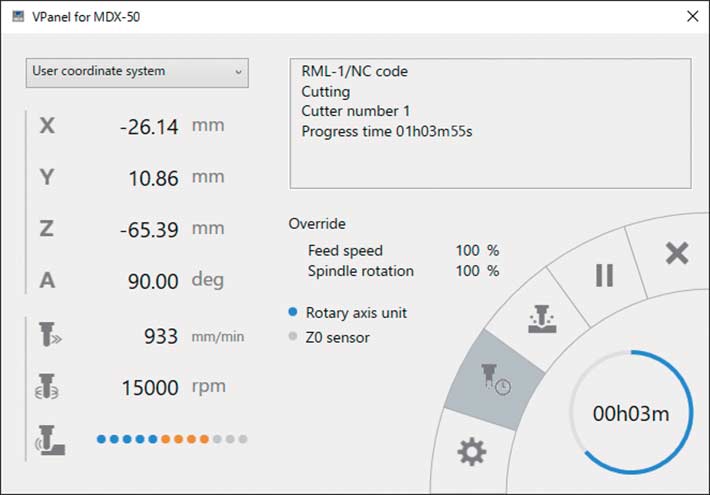

虛擬控制面板 VPanel



VPanel

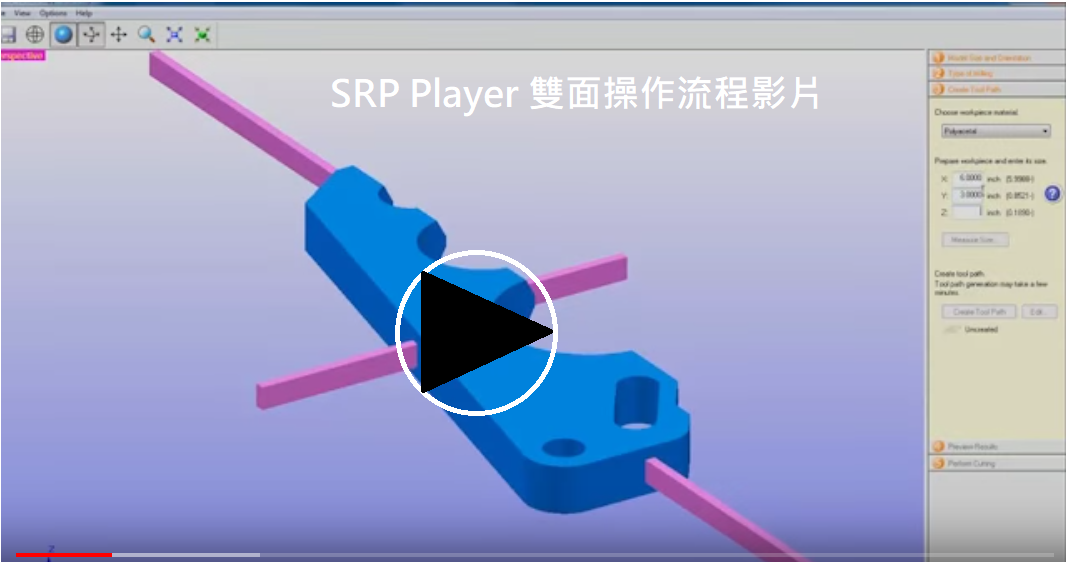

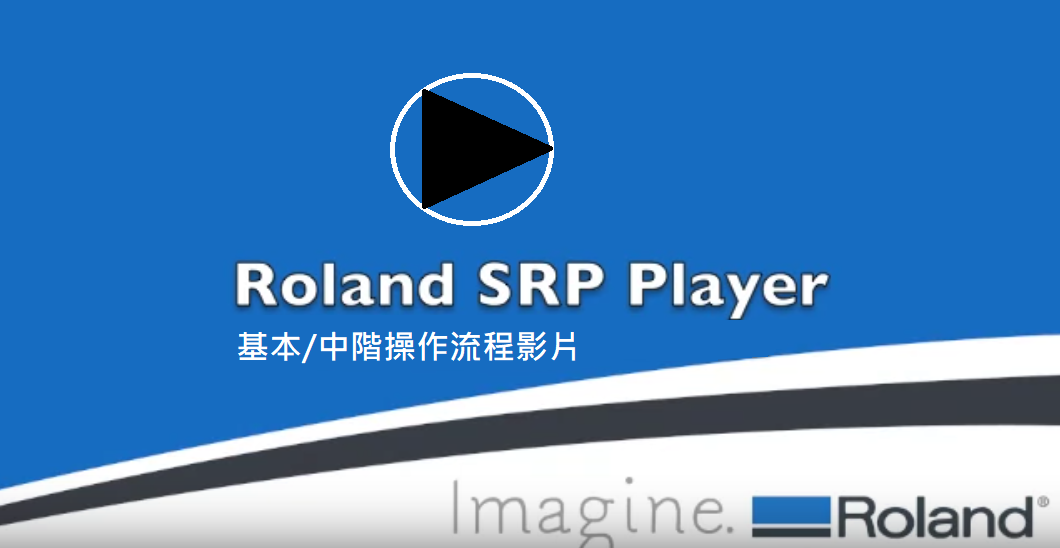

SRP Player Cam(標配)操作流程 影片(按圖即可撥放)

 功能特色:

  • 內建(選配)旋轉軸,可做 0-到-360 度連續旋轉或兩面、四面 與多面的固定角度加工
  • 加大的工作檯面 -- 400mm(X) x 305mm(Y) x 135mm(Z)
  • 提供 15,000 rpm 的高轉速主軸
  • 隨機附贈簡易使用的加工軟體 -- SRP Player 3D CAM、ClickMill 2D CAMVirtual MODELA 模擬軟體等.

  • 全罩式外罩與緊急停止開關確保確安全使用、整合式集塵盒保持工作檯面乾淨和工作環境的安靜.
  • 內建多色的 LED 狀態指示燈,可以遠端監控目前光作狀態與提供工作區域照明.
  • 可加工各種的木材與數酯類材料例如 ABS, 塑鋼, 尼龍, 工程塑膠, 模型蠟, 化學木, 夾板, 原木與更多.
  • 內建自動換刀功能,可無人看顧連續日夜加工.
  • 內建控制面板與虛擬控制面可獨立或搭配電腦同步操制機器.
  • 自動刀長偵測功能可修正刀常確保銑削精度.
  • 機器前端的內建控制面板可直接控機器,不需來回機器與電腦端. 同時在機器運行過程中也可以調整轉速與加工速度.

MDX-50 主機規格與選配

機型

MDX-50

可 切削材料

樹脂,塑膠,化學木,模型蠟.ABS,尼龍, 保麗龍, PVC/PP/PC, 合板, 硬木, (POM)塑鋼

X,Y,Z 加工行程

400 (X) × 305 (Y) × 135 (Z) mm

可載入工件尺寸 400 (X) × 305 (Y) × 100 (Z) mm
刀庫可裝刀把數 6 把 (5 刀把 + 1 偵測梢)
XYZ-軸驅動馬達 步進馬達
進給速度 XY 軸:7 ∼ 3600 mm/分. Z 軸:7 ∼ 3000 mm/分

軟體解析度

NC-G/M碼 : (0.001mm/寸步), RML-1: (0.001 mm/寸步)(RML-1)

機械解析度

0.01 mm/寸步

主軸馬達

DC無碳刷式馬達

主軸轉速

4500 到 15000 rpm

刀具夾頭

公制 mm

夾頭直徑: 6 mm, 前端直徑: 6 mm 或更少, 長度: 30 to 90 mm
英制 inch 夾頭直徑: 6.35 mm, 前端直徑: 6.35 mm 或更少, 長度: 30 to 90 mm

傳輸介面

USB

程式碼

RML-1, NC code

電源供應

電壓與頻率

交流電壓 100240±10%,50/60Hz.

電流

電流: 1.2安培.

電源消耗

:95 W.

噪音量

無負載操作: 60 dB (A) 或更少, 待機狀態: 45 dB (A) 或更少

外觀尺寸

760 (W) × 900 (D) × 732 (H) mm

重量

122 公斤

操作溫度

5 到 40°C

操作溫度濕度

35 到 80% (無空調機狀況下)

包含項目

電源線, USB 線, Roland專用軟體光碟及使用手冊, 偵測梢, 六角板手, 六角起子, 專用板手, 刀具夾頭(6x 6mm, 1 x4mm,1x 3mm), 專用板手, Roland專用軟體光碟及使用手冊, 刀具定位器, Z0 感應器.

第四旋轉軸 ZCL-50規格(選購)

旋轉軸單元 (ZCL-50)

可 切削材料  樹脂例如化學木與模型蠟等(不支援金屬切削)
操作範圍 363 (X) × 305 (Y) × 125 (Z) mm
A: ±2146680° (約 ±5963 轉)

最大旋轉角度

+/-18 x 10 (+/-5000 轉)

最大可負載工件尺寸

60 mm 半徑 x 380 mm 長度

最大可夾持工件厚度

厚度: 10~65 mm 或 直徑: 20~68 mm

旋轉速度

A: 最大 15 rpm

機械解析度

0.0225° 度/寸步

尺寸

578 (W) × 190 (D) × 128 (H) mm

重量

7 公斤

包含項目

偵測棒, 帽螺絲, 使用者手冊

電腦軟硬體需求

作業系統

Windows 10, 8.1, 7 (32位元或64位元)

CPU

依作業系統 CPU 的最低需求

RAM

依作業系統 RAM 的最低需求

顯示卡與螢幕

最少 1024 x 768 解析度或更高
