MDX40A 桌上型 3軸/4
軸加工機[較大機型
MDX540/MDX-540A]
(註:
MDX-40A
已停產, 由功能更強之新機種 MDX-50 含自動換刀 取代)
(MDX40A
可加裝第四軸與逆向探針掃描頭組)
|
|
|
|
|
MDX-40A/MDX40AR
桌上型雕銑機
自從於 2005年推出第一代經典的 MDX-40
桌上型雕銑機, 成功地打入市場後. Roland
公司依據使用客戶對此機種的反應與功能需求於
2009 年 7月底推出更新的第二代機種 MDX-40A.
此MDX40A 充滿許多現代摩登的新設施與功能, 尤其是能搭配目前市面上任何先進的
CAM 系統.
這些新的特色包含: 機械式刀長感測器
由於 MDX-40 所使用的電子式刀長感測器有時會被切削所覆蓋,
進而導致連接刀具與感測器間的電路連線不良.
此將導致刀具於偵測時有斷裂的危險,
特別是細小, 易斷的的刀具.在 MDX-40A
上,
我們使用了全新的機械式觸控開關取代原先的電子式開關.
此新式開關將排除了刀具斷裂的危險,
並且也不需將感應器的連接線在於刀具開關與旋轉軸間移動.
支援標準 NC-碼
原來 MDX-40 只支援 RML-1 程式碼(Roland's
自己的指令語言), MDX-40A
可以接受工業標準的 NC-碼. 此功能將使得 MDX-40A可以接受目前市場上大多數的
CAM 系統, 包含先進的英國 Visi-Cad/Cam 模具/模型加工軟體或是法國
TypeEdit/Type3 浮雕雕刻軟體. 由於可以支援
NC-碼/G/M 碼,
MDX-40A
對於所有的教育學校環境或是需要切削小型
3D 模型研發設計單位均是非常理想的加工平台.
改良過的第四旋轉軸
改良後的旋轉軸現在已牢固地座落於工作平台上,
並且比原來 MDX-40 有更大的機械穩定度.
此新旋轉軸也有較大與較長的夾持與工件空間,
可允許加工較以往更大的物件.
加大後的旋轉軸尺寸已可以完整加工一個 500cc
寶特瓶的模型.
|

第四旋轉軸 ZCL-40A(選購) |

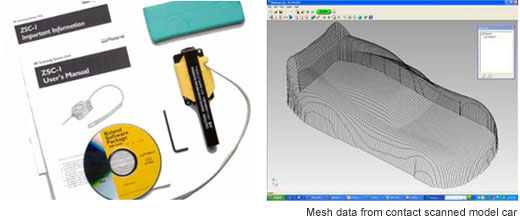

 逆向探針掃描頭ZSC-1(選購) |

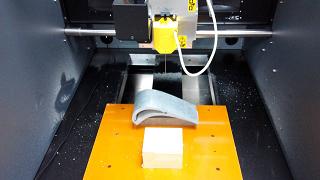

逆向掃描中
|
 逆向掃描電腦同步顯示中
|
 金屬集塵盒
ZDX-40
(選購)
|

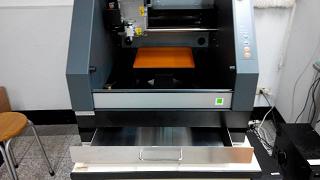

金屬集塵盒開啟狀態
|
|

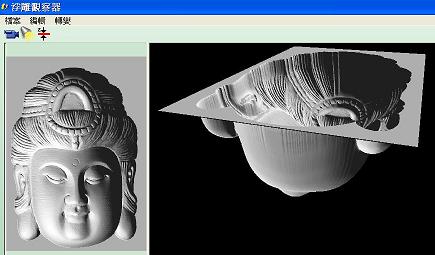

SRP Player
第四旋轉軸加工軟體與範例
|
MDX40A
新操控面板
新設計的 MDX40A 操控面板允許使用者更迅速與容易地調整刀具位置與程式設定.
使用次新操控面板,
你可以使用滑鼠操控面板上的垂直,水平與傾斜的方向鍵以移動刀具到任何你需要的位置上.
你也可以調整以方向鍵移動機器的速度讓你能更精準方便的做工件原點設定.
最後 MDX-40A 允許你在機器加工時,
仍可以手動調整功能(override function)調整到最適合加工的主軸轉速與切削速度.
|

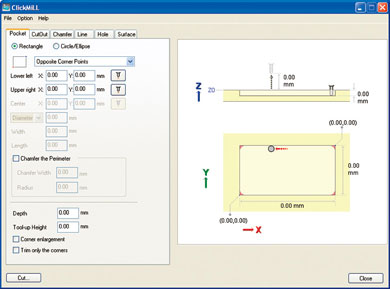

原廠隨機附贈 ClickMILL
2D加工軟體
|
|
MDX-40A

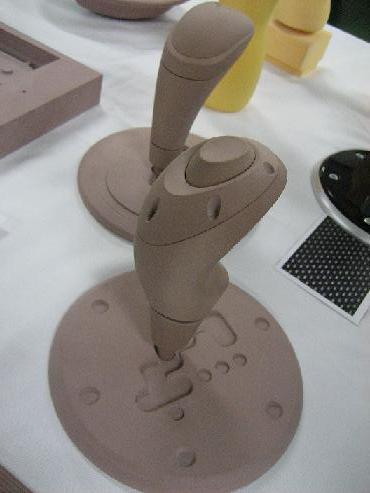

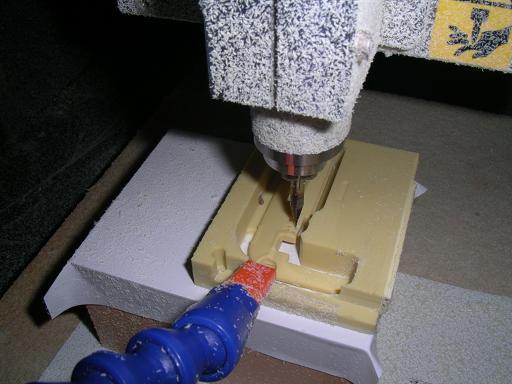

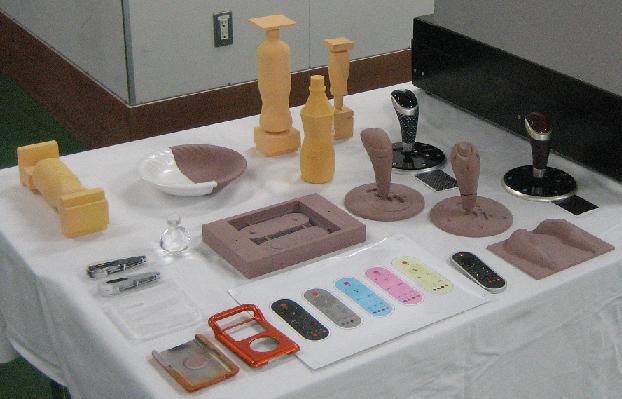

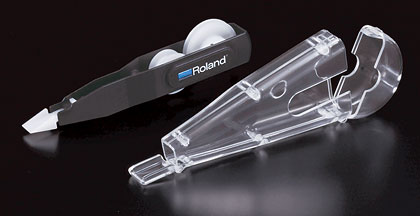

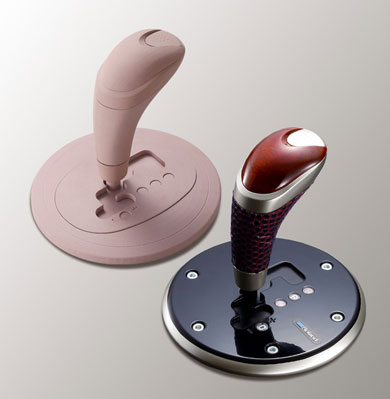

加工應用範例
|

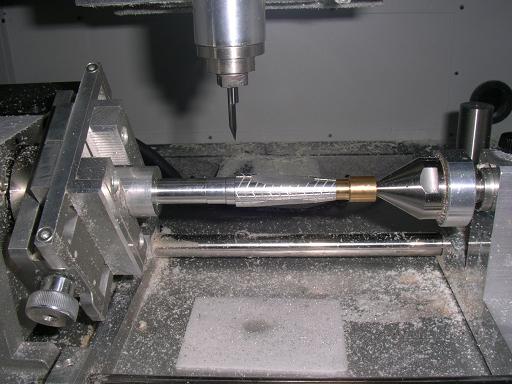

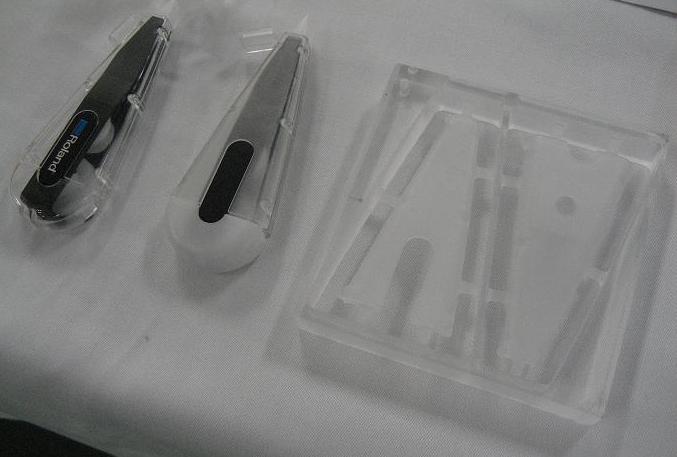

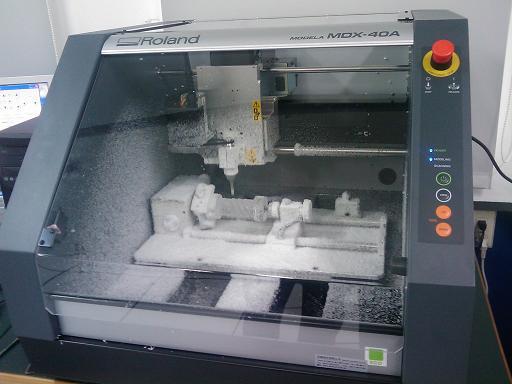

轉子四軸加工/壓克力
|
|
  |

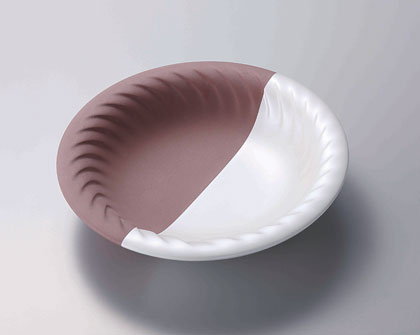

藝術圓盤/代木 |

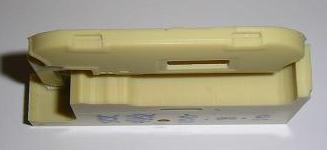

MP3
外殼模型製作

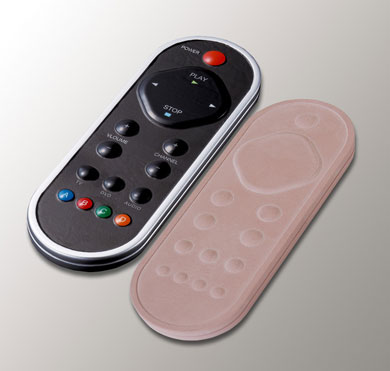

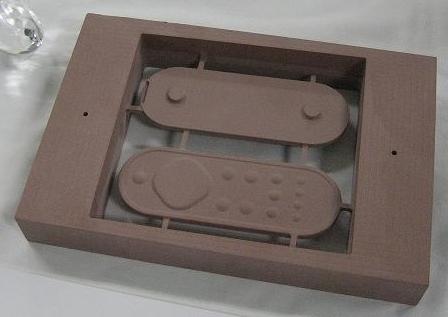

遙控器模型
|
尼龍

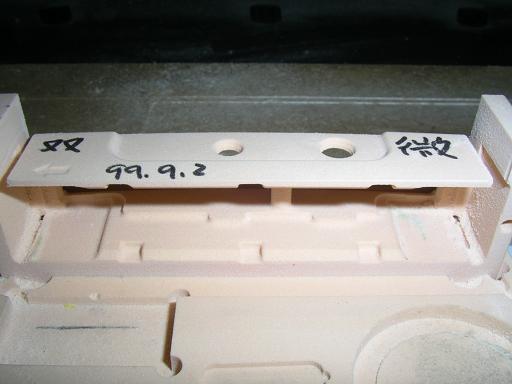

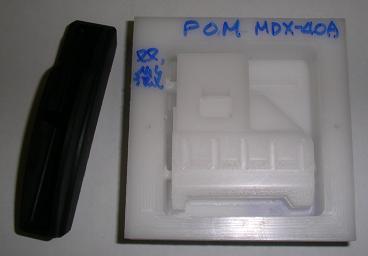

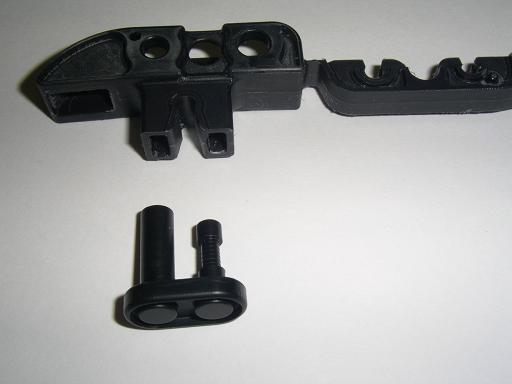

NYLON 與 POM 塑鋼模型加工 (多面翻轉定位) |

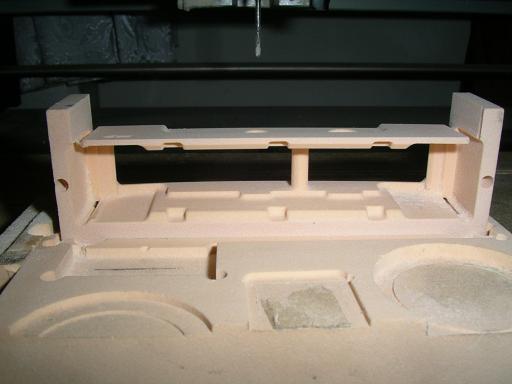

多面模型-翻面定位技術 |
多面模型定位與加工 |
弧形筆管面刻花 |
|

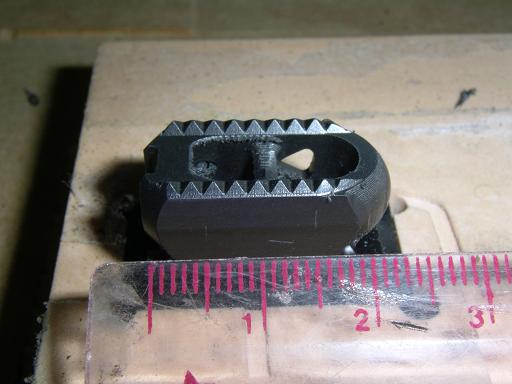

生醫高分子材料加工
|
|

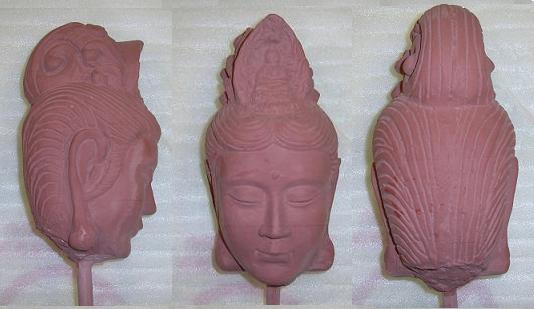

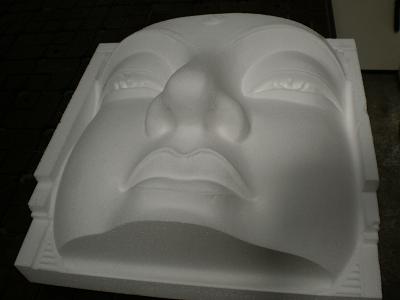

大佛EPS材料 |
|
|

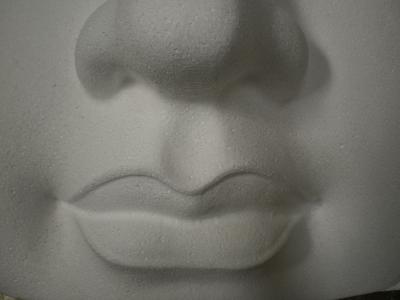

保麗龍加工
|
|
使用 type3

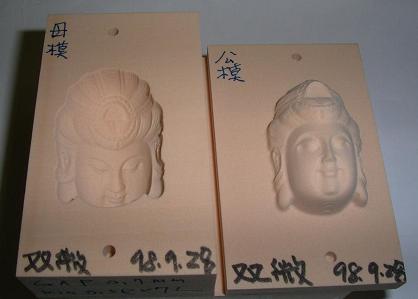

軟體自動拆出均勻肉厚公母模並打樣雕刻. 如右圖-->
|
|
|

|

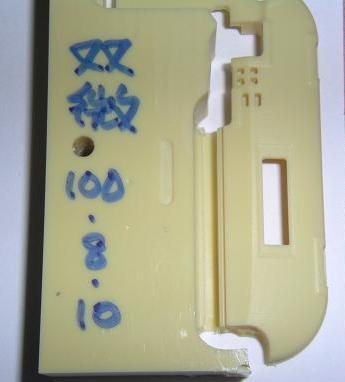

左圖是使用 MDX40A 做三面加工的示範
1. 正面使用球刀與 0.5MM平刀銑小孔

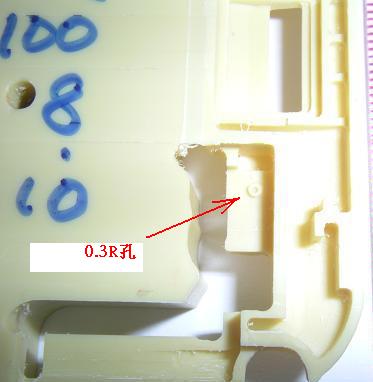

2. 背面使用平刀與小徑平刀加工0.3R小圓孔
3. 側面使用側翻定位側銑卡槽
|
|
探針式逆向掃描器軟硬體(選配)與應用範例
|
模型 POM 材料
|
|
|
功能特色:
- 內建旋轉軸，可做兩面和四面的加工
- 最適合中型加工的工作檯面 --
305mm(X) x 305mm(Y) x 105mm(Z)
- 提供 15,000
rpm 的高轉速主軸
- 隨機附贈簡易使用的加工軟體 --
MODELA Player 4、 SRP Player
3D CAM、ClickMill
2D CAM、Virtual
MODELA 模擬軟體等
- 緊急停止開關和機器外罩以確保安全使用、保持工作檯面乾淨和工作環境的安靜
|
|
MDX-40A /
MDX40AR 主機規格與選配
|
機型
|
MDX-40A/MDX40AR
|
|
可加工材料
|
樹脂類,塑膠,化學木,模型蠟.(使用直徑
2mm以下刀具可加工銅/鋁)
|
|
X,Y,Z
加工行程
|
305 (X) x
305 (Y) x 105 (Z) mm
|
|
刀軸端至平台距離
|
最大
123 mm
|
|
工作台面尺寸
|
305 (W) x
305 (D) mm
|
|
最大被加工件載重
|
4 kg
|
|
XYZ-軸驅動馬達
|
步進馬達.
|
|
進給速度
|
XY
軸：7 ∼ 3000 mm/分. Z 軸：7 ∼ 1800 mm/分.
|
|
軟體解析度
|
NC-G/M碼 :
(0.001mm/寸步), RML-1: (0.01 mm/寸步)(RML-1)
(使用
Visicam/Type3 高階加工軟體時則解析度:0.001mm/step)
|
|
機械解析度
|
(0.002 mm/寸步)(微步進)
|
|
主軸馬達
|
DC無碳刷式馬達,100瓦(最大)
|
|
主軸轉速
|
4500 到
15000 rpm
|
|
刀具夾頭
|
專用公制夾頭
|
|
傳輸介面
|
USB,感應接頭,與擴充槽.
|
|
電源供應
|
電壓與頻率
|
交流電壓
100至240±10%,50/60Hz.
|
|
電流
|
電流:
2.1安培.
|
|
電源消耗
|
約:210瓦.
|
|
噪音量
|
無負載操作:
56 dB (A) 或更少, 待機狀態: 42 dB (A)
或更少
|
|
外觀尺寸
|
|
|
669 (W) x
760 (D) x 554 (H) mm
|
|
重量
|
65 公斤
|
|
操作溫度
|
5 到 40°C
|
|
操作溫度濕度
|
35 到 80% (無空調機狀況下)
|
|
包含項目
|
電源線,
電源線轉接頭,
USB 傳輸線, 刀具夾頭,
Z0 感應器, 六角板手,
六角起子,
專用板手,
刀具夾頭,
專用板手,
Roland專用軟體光碟及使用手冊
|
|
第四旋轉軸 ZCL-40A規格(選購)
|
旋轉軸單元
(ZCL-40A)
|
|
最大旋轉角度
|
+/-18 x 105°
(+/-5000 轉)
|
|
最大可負載工件尺寸*
|
120 mm 直徑 x
270 mm
長度
|
|
最大可夾持工件厚度
|
10到 45 mm
|
|
可負載工件重量
|
1 公斤(包含夾具)
|
|
旋轉速度
|
0.23-11.79
rpm
|
|
機械解析度
|
0.005625 度/寸步
(微步進)
|
|
尺寸
|
470 (W) x 286 (D) x 115 (H) mm
|
|
重量
|
7.5公斤
|
|
包含項目
|
Y-原點感應器(長與短),
Z-原點 感應器, Y-原點偵測梢, 中心鑽,
動態中心定位器, 六角板手,
封蓋.
|
*此範圍將因實際夾刀時刀長伸出量與工件間的干涉量而改變.
|
逆向探針式掃描頭規格(選購)
|
3D
掃描器單元(ZSC-1)
|
|
最大掃描區域
|
305 (X) x
305 (Y) x 60 (Z) mm)
|
|
從測針到台面高度
|
最大 92.4
mm
|
|
最大待測物重量
|
最大 4
公斤
|
|
感
應
器
|
種類
|
Roland
Active Piezo 感應器 (RAPS)
|
|
Video card
and monitor
|
(60 mm)
|
|
Video card
and monitor
|
(0.08 mm)
|
|
掃描方式
|
接觸式,
網面-點高度-偵測
|
|
掃描速度
|
XY-軸
|
15 到 30
mm/秒.
|
|
Z-軸
|
1 到 30 mm/秒.
|
|
MDX-40A /
MDX40A 選配項目
|
項目
|
機型
|
說明
|
|
第四旋轉軸單元
|
ZCL-40A
|
參看以上規格
|
|
3D
掃描器單元
|
ZSC-1
|
參看以上規格
|
|
替換主軸單元
|
ZS-40
|
參看以上規格
|
|
金屬集塵盒
|
ZDX-40
|
尺寸 666 (W) x
769 (D) x 97 (H) mm
|
|
電腦系統需求原廠隨機附贈
SRP Player 中文版三軸/四軸加工軟體與 2D ClickMill
加工軟體
|
電腦軟硬體需求
|
|
作業系統
|
Win
Vista®(32位元版)或
Win® XP (32位元版)與 Internet Explorer 6.0或更新
|
|
CPU
|
Pentium®
4, 2.4GHz或更快
|
|
RAM
|
1GB
或更多
|
|
硬碟容量
|
20MB
或更多
|
|
顯示卡與螢幕
|
最少 1024 x 768
解析度或更高, OpenGL或相容顯示卡(最少
16-位元)
|
|
|
|
