MDX-15/MDX-20 打樣雕刻與逆向掃瞄機(二機一體)

(註: 舊款 MDX-15/MDX-20 已停產, 由功能更強之新機種 SRM-20 取代)

3D 立體打樣雕刻及掃瞄一機雙功能

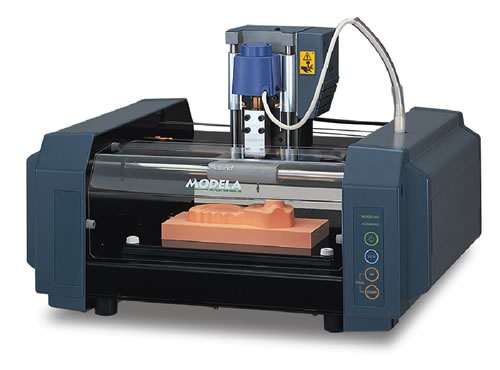

機型: MDX20
機型:MDX15
最大加工範圍 :
203.2 mm (X) x 152.4 mm (Y) x 60.5 mm (Z)
最大加工範圍 :
152.4 mm (X) x 101.6 mm (Y) x 60.5 mm (Z)

加工主軸

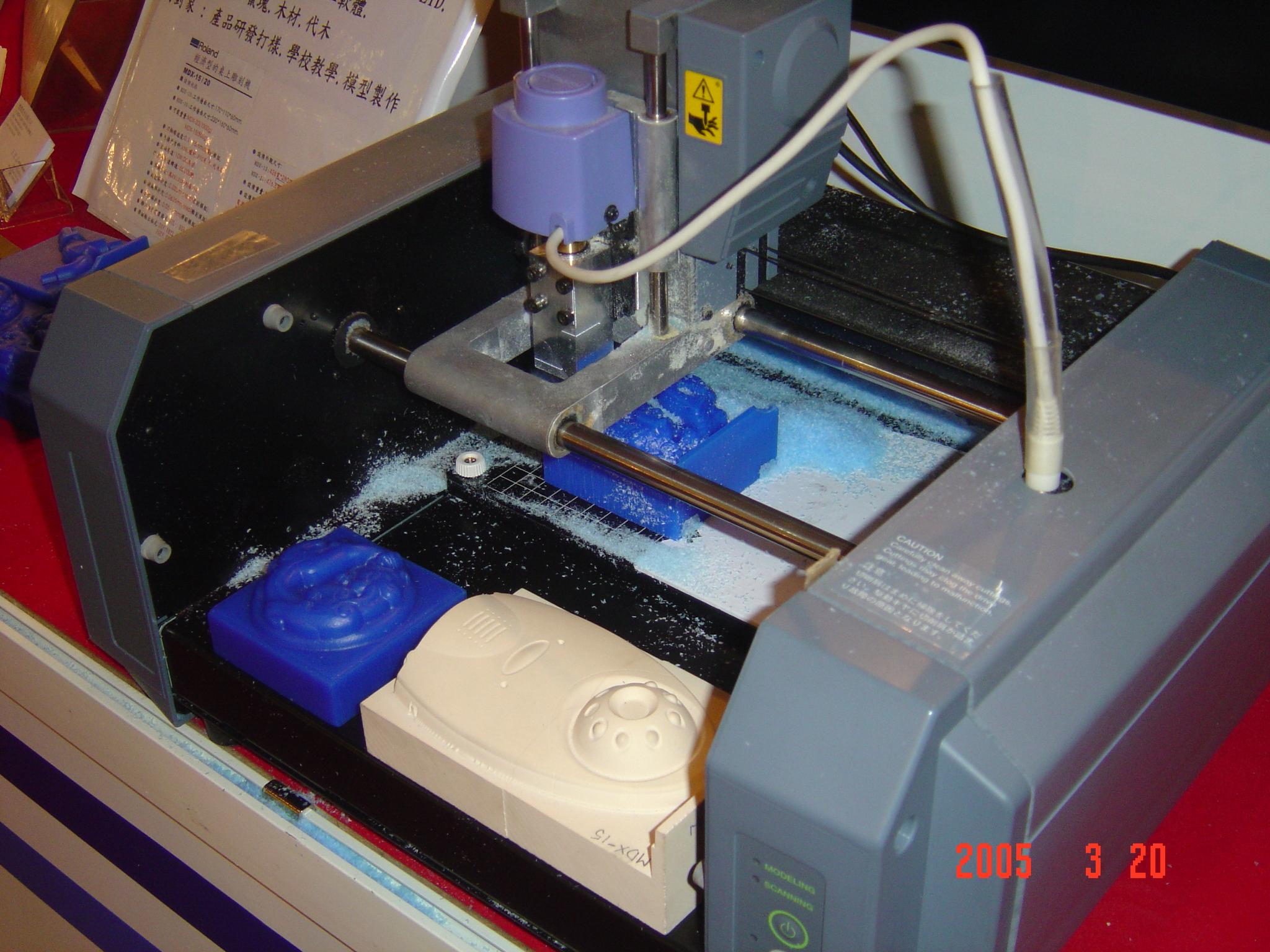

主軸加工中

逆向掃描頭

逆向掃描中

兩種機型均含以上功能與配備

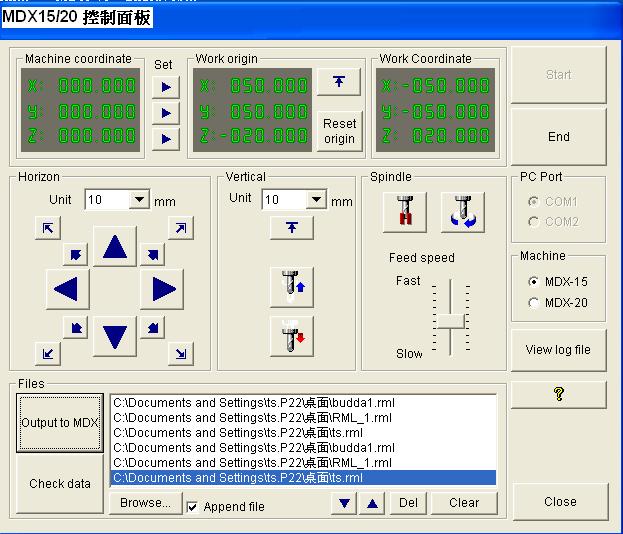

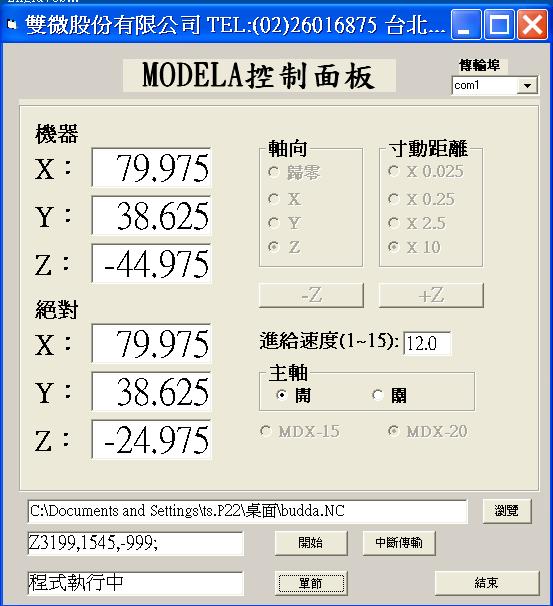

雙微公司依照 CNC 控制器習性專為 MDX15/20 設計開發的操控面板.需搭配 Type3visi cam 等專業加工軟體

掃瞄方式:探針式

掃瞄間距:X Y 軸 0.05~5.0mm  Z軸 0.025mm

打樣進給速度:900mm/min

打樣主軸轉速:6500rpm

輸入圖檔格式:STL.IGES .DXF. DWG

輸出圖檔格式:DXF, VRML, STL, 3DMF, IGES, 點群, 灰階與 BMP

加工材料:.蠟塊.木材.代木.(使用直徑 2mm以下刀具可加工銅/鋁)

適用對象:學校教學.產品開發打樣,模型製作,小物件逆向掃描

工作枱面:MDX15: 170mm x 110mm  或  MDX20: 220 mm x 160 mm

實際工作範圍:MDX15:152.4mm(x)  x  101.6mm(y)  x  60.5/80.5mm(z)

                             MDX20: 203.2mm(x)  x  152.4mm(y)  x  60.5/80.5mm(z)

工作枱面可載重量:最大 500 公克/MDX-15 或  1000 公克/MDX-20

機器重量:9.6 公斤/MDX-15 或  13.7 公斤/MDX-20

傳輸介面:RS-232C

功能:立體逆向掃瞄.模型雕刻.樣品製作

可搭配軟體:Rhino3D,  Solid-Edg, Solidwork, Pro-E, I-deas, Visi-CAD/CAM, Cadkey, UG, AUTOCAD, 3D-MAX, TrueSpace, Lightwave3D ARTCAM, TYPE III, Enrote 2d/3d/art

選用配備刀具夾頭與主軸馬達

刀具夾頭 尺寸(配合不同尺寸刀柄用)
PS-3 3 mm
PS-4 4 mm
PS-5 5 mm
PS-6 6 mm
主軸馬達 規格(備品更換用)
MM-40 馬達組, 10 W / DC 直流馬達

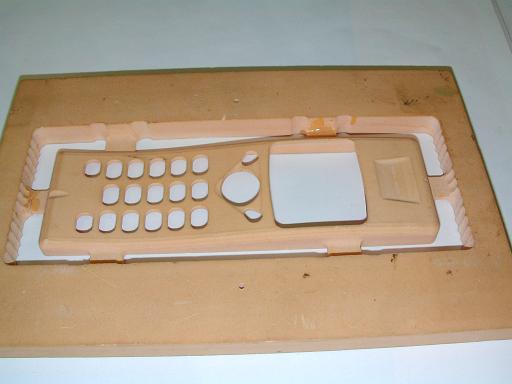

可搭配不同 CAD 圖檔或逆向掃描檔加工

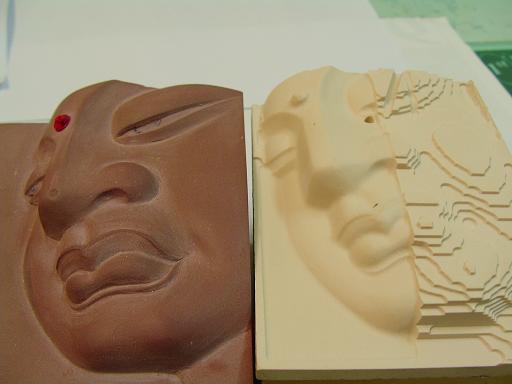

左邊:探針逆向掃描原始模型, 右邊: 掃描後加工中的模型

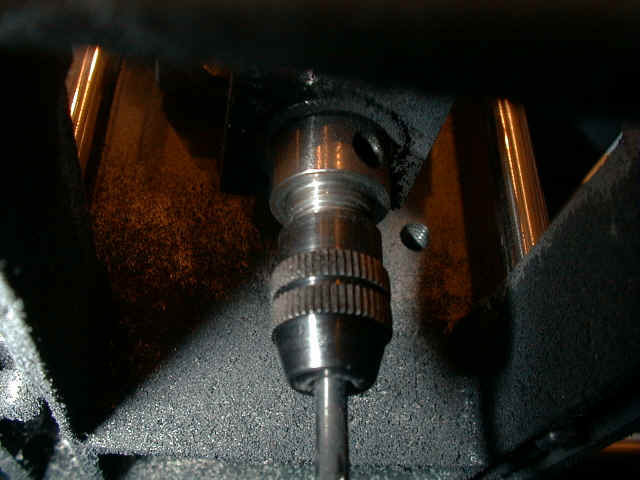

選用配備: 微細夾頭(加工銅/鋁)(使用直徑 2mm以下刀具雕刻鋁)

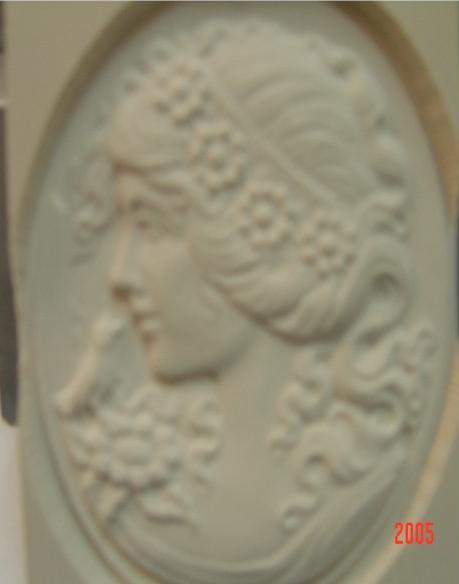

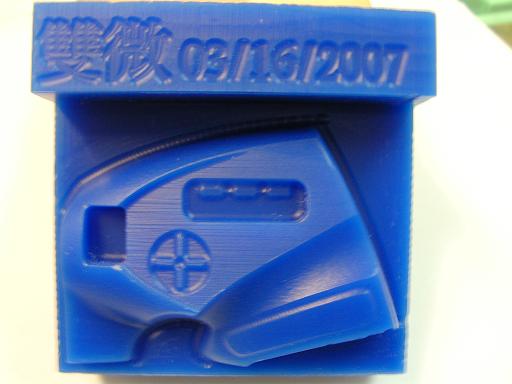

(使用MDX15探針頭先做逆向掃描再換主軸做蠟模雕刻)                                  代木仕女雕刻

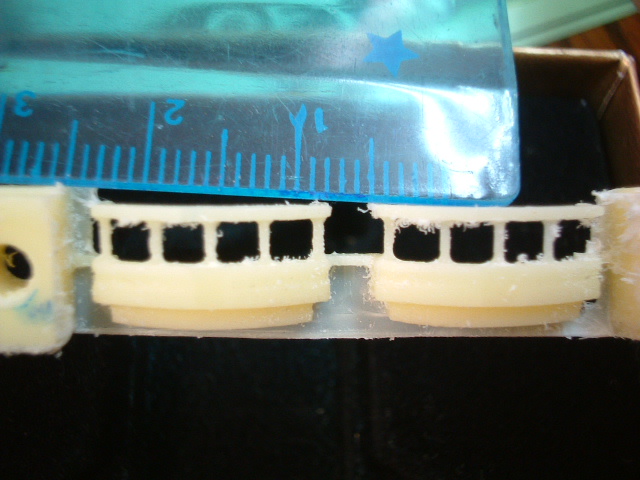

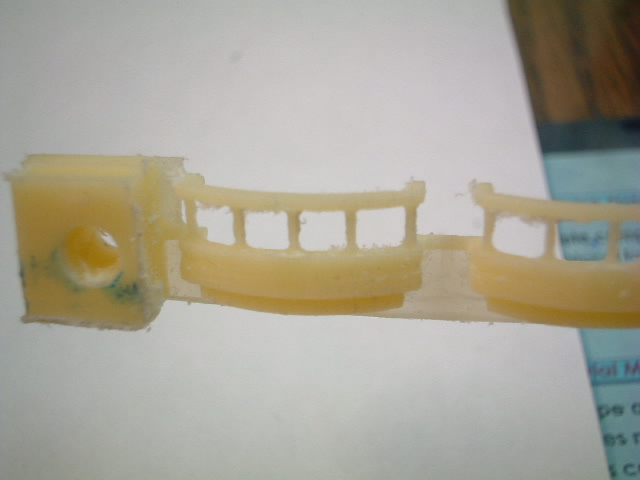

(使用直徑 1mm 平刀雕刻總長 14mm 建築縮小模型)

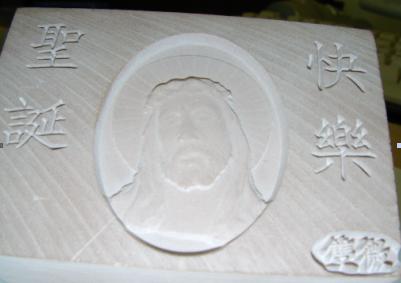

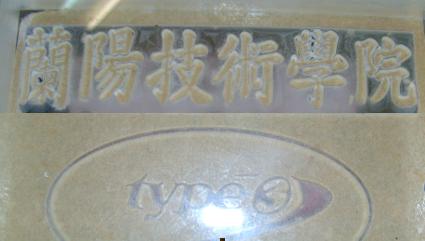

Type3 軟體雕刻匾額陰陽雕字

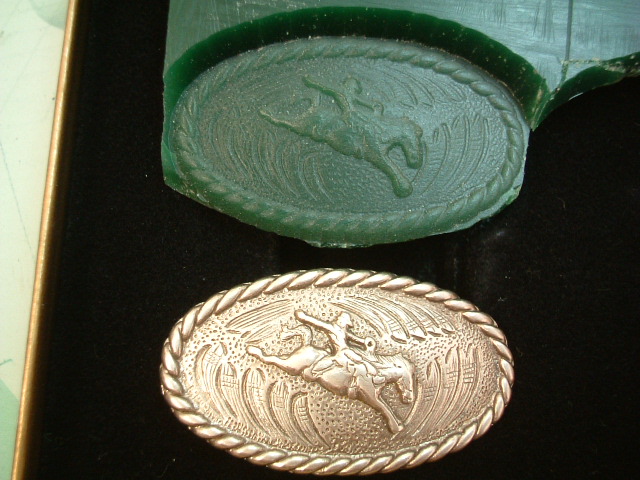

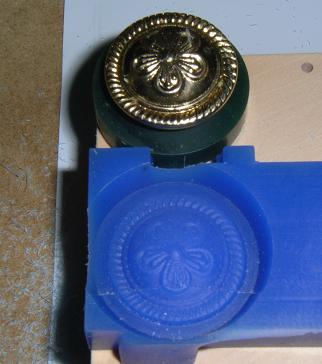

逆向掃描鈕扣後再雕刻/可自動轉成沖壓用公母模具

                         右圖為掃描示範--->


MDX-15/20應用範例
