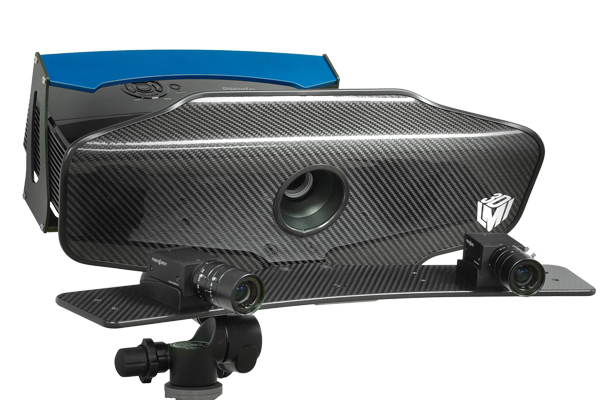

加拿大LMI 公司 HDI ADVANCE 3D Scanner白光掃瞄系統

來自加拿大 LMI 公司的 3D 白光掃描機提供您  高速、高精度和多樣性以及易承受的價格

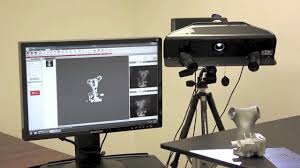

HDI ADVANCE 3D 掃描器通過投射白光到物體表面,在數秒鐘之內即可獲得物體表面的3D 點雲資料,主要用在製造工廠、 視覺效果工作室、

大學實驗室以及需要進行複雜三 維測量的科學研究機構。

產品特色 :



高速度完成全視野掃描

HDI ADVANCE 3D 掃描器僅需一秒即可完成全視野掃描和獲取目標物的3D 點雲資料,這對於目標物很難完全保持靜止的情況如面部和人體掃描非常有説明。

高解析度和高精度3D 掃描

HDI ADVANCE 使用兩隻高解析度的工業級相機來實現采 集和獲取高精度的掃描資料。每一次掃描都可以獲取260個點雲資料並實現高達45UM的精度。

 非接觸式測量

HDI ADVANCE 3D 掃描器在不需要與目標物有任何接觸 的情況下直接就可以掃描目標物,以確保不會對測量過程有 任何干擾。

靈活的3D 掃描器

根據使用者不同大小和形狀的目標物,HDI ADVANCE3D 掃描器只需將工業相機放置到預先設置好的安裝位置,即可以輕鬆調整掃描的視野大小並實現對各種不同形狀和大小目標物的掃描。使用者隨著不同需要可進行硬體升級來調整視野大小,方可滿足各種不同掃描的需求。

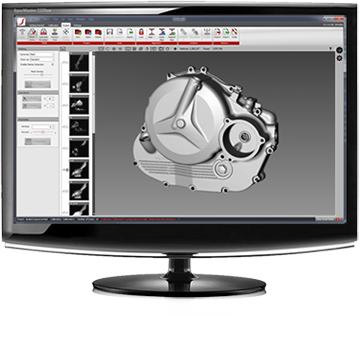

內置預處理能力

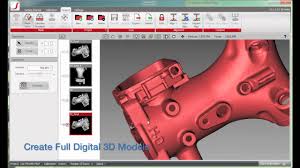

HDI ADVANCE3D 掃描器提供快速和簡單的資料預處理,通過快速的校準和拼接3D 掃描的資料即可獲取目標物完整的全視角數位3D 模型而無需將資料匯出到另外的處理軟體。



  高速、高精度和多樣性以及易承受的價格

快速、準確、靈活性


採用超白光技術可於數秒鐘內從實物擷
取轉化為數位3D掃瞄影像(相移光學三),生產廠商,視像效果工作室,科研實 驗室及學術性院校等機構都適用

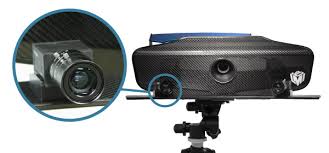

高解析度的雙鏡頭掃瞄 :



採用快速光柵投影技術,將光柵投影在物 體表面,由兩側的高階視像攝鏡頭來擷取 影像數據,每幀影像高達50µm精度 ,產生 高達五百二十萬個多邊形

快速整張掃瞄 :



只花0.88秒便可為實物作整張的掃瞄,尤其適用於難以保持固定姿勢的人體掃瞄用

富彈性的掃瞄 :

除提供三個不同的鏡頭位置外,再更換不同焦距的鏡頭,即可更改視域角度而掃瞄不同形狀及大小的實物.機身採用碳纖維材質,減低熱變形量,可為硬體配件升級,以改善掃瞄效果

多重曝光技術(HDR):

針對彩色對比度較高的顏色(例如黑色),可利用多重曝光的功能(多次自動調整快門的速度,結合一張影像),從而提升掃瞄效率

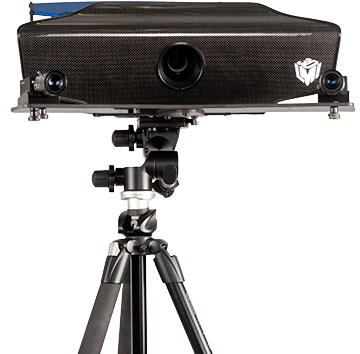

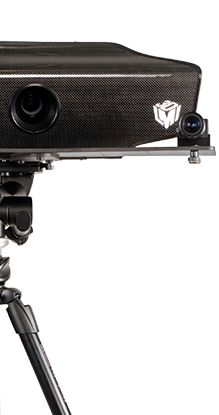

富彈性的掃瞄

除提供三個不同的鏡頭位置外,再更換不同焦距的鏡頭,即可更改視域角度而掃瞄不同形狀及大小的實物.

大視野範圍: 掃描大型目標物時使用外側相機





小視野範圍: 掃描小型目標物時使用內側相機

機身採用碳纖維材質,減低熱變形量,可為硬體配件升級,以改善掃瞄效果

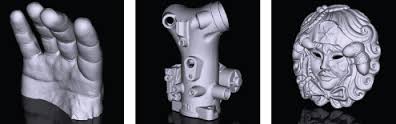

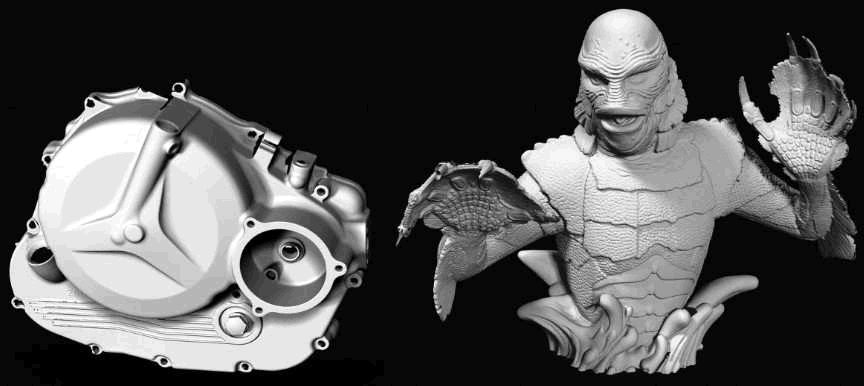

掃描範例

主機規格

機型

HDI Advance R1X

HDI Advance R3X

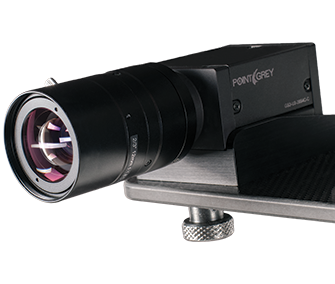

工業相機
USB3.0介面、130萬解析度的黑白工業相機
配備12mm焦距的300萬圖元工業鏡頭
USB3.0介面、280萬解析度的黑白工業相機
配備12mm焦距的300萬圖元工業鏡頭

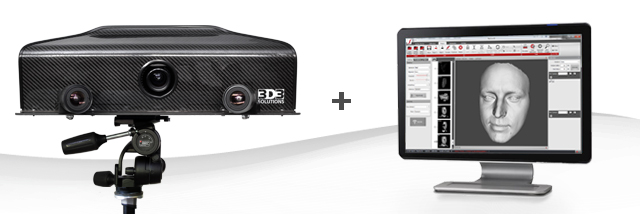

掃描軟體

FlexScan3D

掃描速度
每次掃描需 1.30
每次掃描需 0.88
視野
可調節來實現不同形狀和大小目標物的掃描預置位置視野:165mm,310mm,455mm對角線
可調節來實現不同形狀和大小目標物的掃描
預置位置視野:200mm,400mm,600mm對角線

平均點數 110萬個/每次掃描 260萬個/每次掃描
平均多邊形網格數
220萬個/每次掃描 520萬個/每次掃描
點與點之間距離
165mm對角線視野下:0.1mm
310mm對角線視野下:0.2mm
455mm 對角線視野下:0.3mm
200mm對角線視野下:0.075mm
400mm對角線視野下:0.165mm
600mm 對角線視野下:0.250mm
精度
165mm對角線視野下:65μm
310mm對角線視野下:115μm
455mm 對角線視野下:125μm
200mm對角線視野下:45μm
400mm對角線視野下:75μm
600mm 對角線視野下:105μm
工作距離
165mm對角線視野下:370mm
310mm對角線視野下:690mm
455mm 對角線視野下:1040mm
200mm對角線視野下:370mm
400mm對角線視野下:690mm
600mm 對角線視野下:1040mm
資料格式

PLY, OBJ, STL, ASC, FBX, 3D3

彩色

可升級到彩色

電腦系統要求

Windows 7 (64) 操作系統、Quad-Core英特爾 2GHZ CPU及以上

4GB或以上記憶體512MB或以上顯示卡、250GB及以上硬碟可用空間
