三次元量測手臂


 下為一個應用實例:

一家專門使用MicroScibeVisiCADAlphaCam來生產豪華辨公傢俱模子的公司。他們除了生產自己所設計的產品,也會從客戶那取得樣品且必須使用夾持的夾板來製造模子。處理的過程如下:

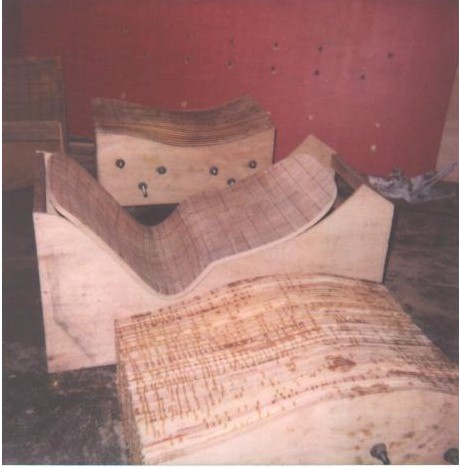

  1. 原始的樣品取自於豪華的椅子且牢牢的固定在木台的中央(如圖1)。

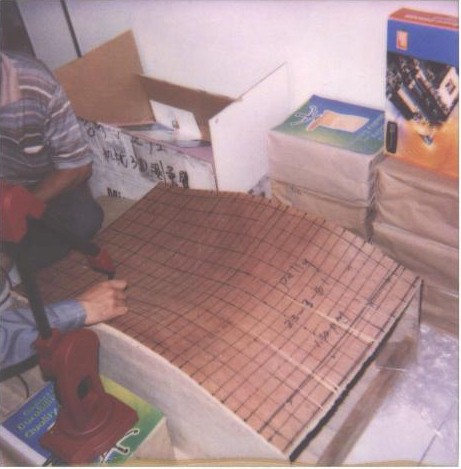

  2. MicroScibe3DL於樣品上繪製網格線且於每個網格的交叉處取點,再用VisiCAD來建構曲面和建造公模、母模。(如圖2)

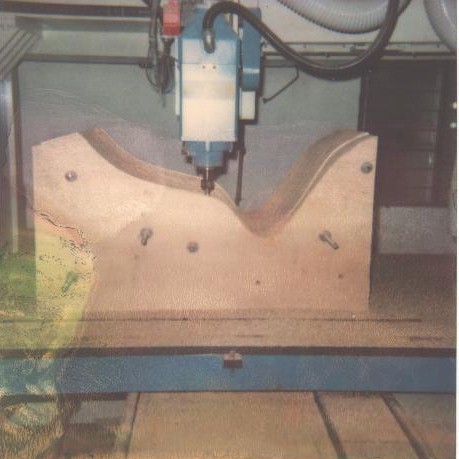

  3. 使用4軸的鉋花機垂直地在母模上加工,刀具路徑則由AlphaCam產生。(如圖3)

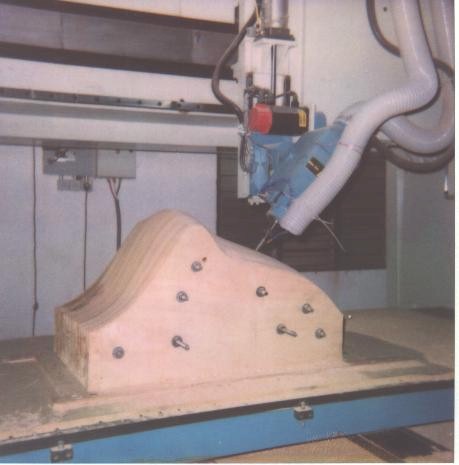

  4. 使用搖擺頭(4軸連續不斷的加工)於公模上。刀具路徑則由AlphaCam產生。(如圖4)

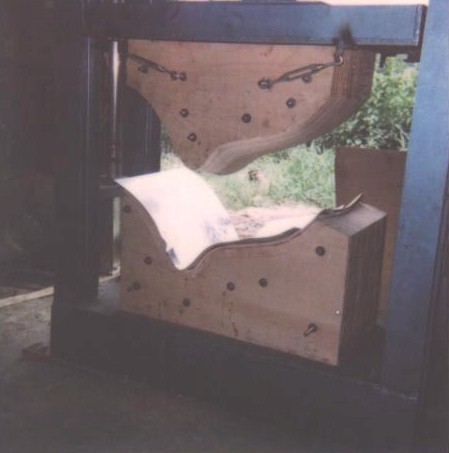

  5. 完整的模子置於壓床機上準備供量產。(如圖5)



            圖1                              圖2                           圖3





                     圖4                         圖5
