立體浮雕軟體

Type3/TypeEdit /TypeArt /2D /3D /稜面字
TypeEdit 2D是屬於2D雕刻切刻軟體，包含了TypeEdit1和本身的2D繪圖模組。
2D繪圖同時結合傳統 CAD(例如 AutoCad等)與美工軟體(例如 CorelDraw, Illustrator等)兩種不同的建圖模式,讓你在精密作圖同時也能像藝術家般自由揮灑彩筆與創作.

彩色與黑白向量化的功能讓你可將圖紙的創意轉入軟體中並進一步將產品生產出來.

　
主要功能：
  • 鑽孔/循邊銑削/綜合袋型加工。

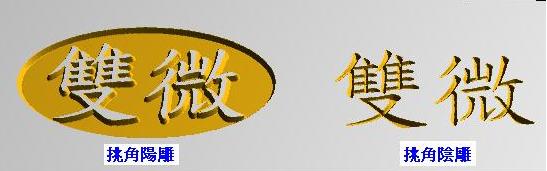

  • 匾額陰陽刻與挑角字加工。
  • 直線/環繞型袋型加工。
  • 3D 單挑尖角/多刀殘料加工。
  • 2.5D 成型邊加工。
右圖加工步驟說明：

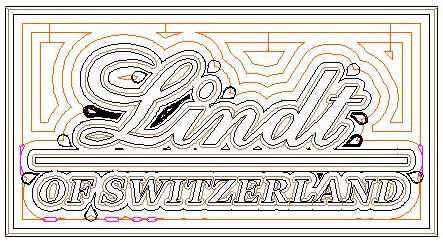

  • 多刀粗銑與殘料加工(即大刀走完小刀自動清餘料且不限刀數)，右圖中共使用三把粗銑刀與一把成形精修刀並挑角。

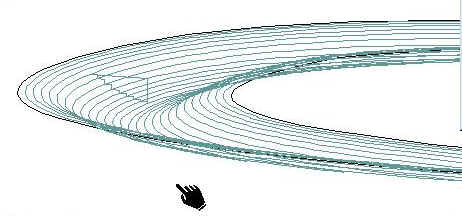

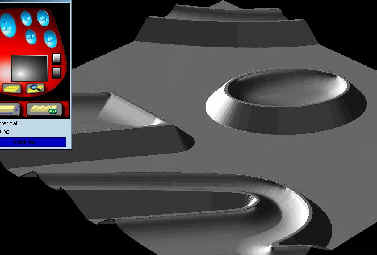

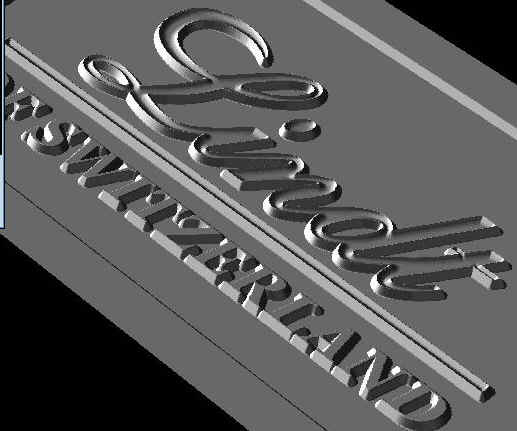

  • "Lindt"字體頂部並做"壓花"處理，正下圖顯示壓花成形模成品模擬圖右下圖則顯示局部放大的壓花成形模與其2.5D 成型邊的加工刀路。

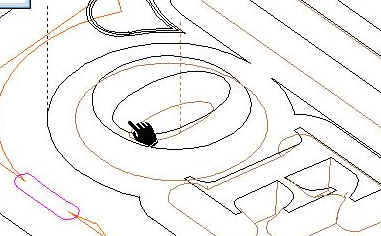

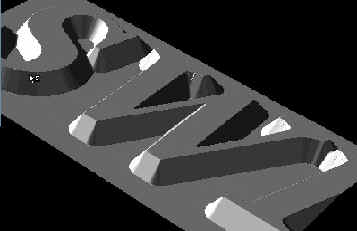

  • 右下二圖則顯示局部放大的挑角雕刻與多刀粗銑與殘料加工路徑。
右圖排版與加工步驟說明：

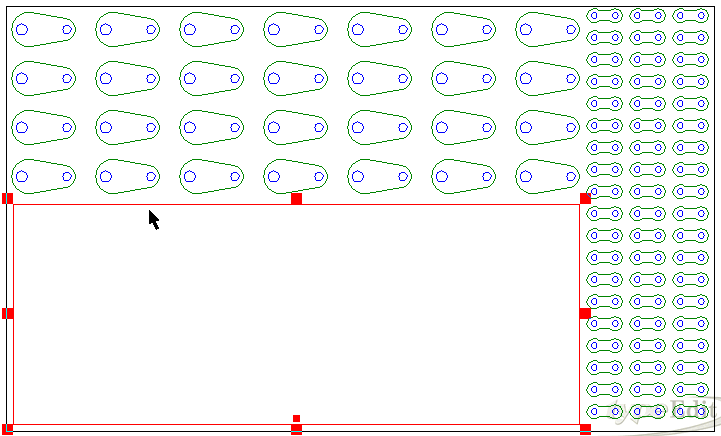

  •  紅色方框為板料其他為待排版工件。

　

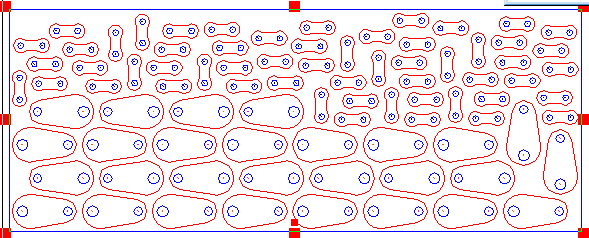

  • 右圖為最佳化排版後結果。

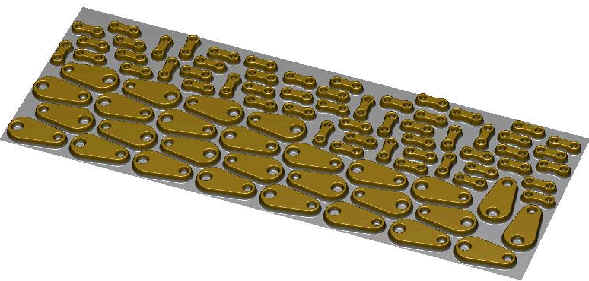

  • 下圖為加工後結果。

　
