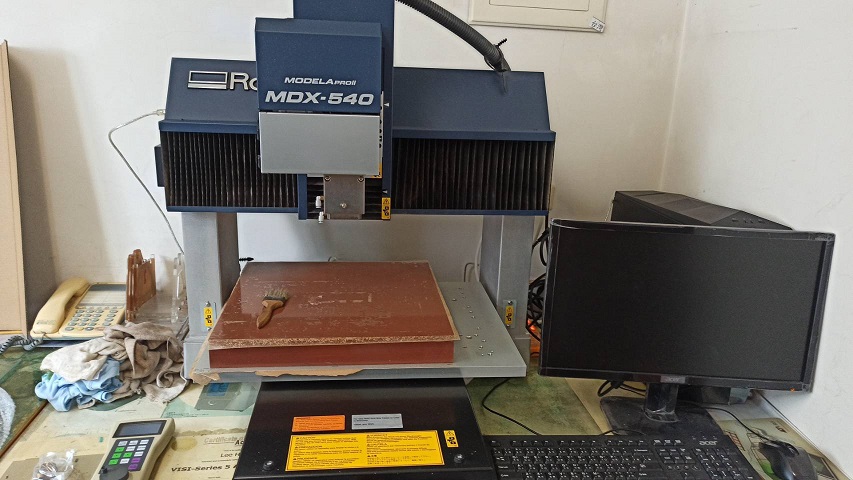

MDX-540SA 二手機 機器規格
MDX-540SA(含自動換刀)
|
機型
|
|
MDX-540SA
(含自動換刀)
|
| 加工材料 |
雙色板,
木材, 代木, ABS, PVC, 壓克力, 鋁/銅合金, 樹脂, POM,
金/銀/鋅錫、小量的零件和模型 等 |
| XYZ
行程 |
500(X)×400(Y)×155mm(Z) |
400(X)×400(Y)×155mm(Z） |
| 從主軸到工作檯面的距離 |
最大254mm |
| XY工作檯面範圍尺寸 |
550mm(X)×420mm(Y) |
| 可承載材料重量 |
〔加速度0.2G〕最大12Kg,〔加速度0.1G〕最大20Kg
〔加速度0.05G〕最大20Kg
|
| XYZ軸驅動方式 |
AC精密伺服馬達、80W(一般60W) |
| 加工速度 |
XYZ軸:
最大 7.5m/min. |
| 加速度 |
0.2G、
0.1G、 0.05G |
| 軟體解析度 |
[RML-1
碼]：0.01
mm/step
[NC 碼]：0.001
mm/step |
| 機械解析度 |
0.001
mm/step |

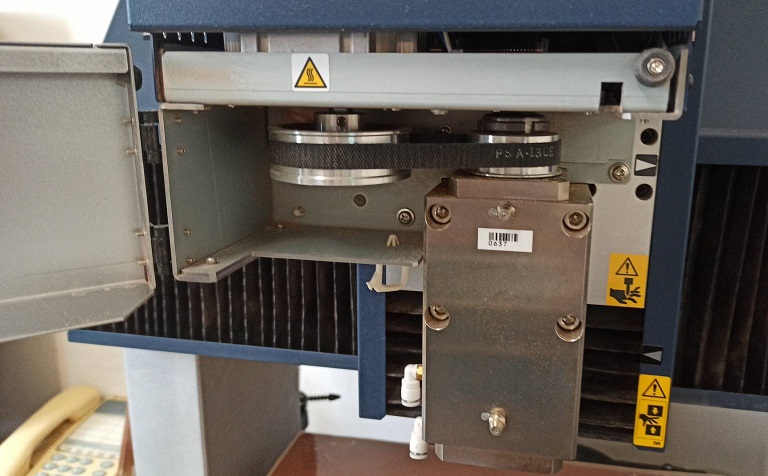

| 主軸馬達 |
DC無炭刷馬達
最大 400W |
| 主軸轉速 |
400∼12000rpm;
400 ∼ 3000 rpm適用於定位與校中心點 |
| 夾頭 |
夾頭方式,
最大直徑: 10mm |
刀把方式,
筒夾: JBS4002 15T 7/24 錐度; 拉柄:
JBS4002 15P (45°), 特殊 |
定位精度
（X、Y單向） |
±0.1mm/300mm（無負載時） |
| 重複精度 |
±0.02mm(一般±0.05mm)（無負荷時） |
| 原點重現性 |
±0.02mm(一般±0.05mm)（電源ON/OFF時） |
| XY直角度 |
±0.2mm/300mm |

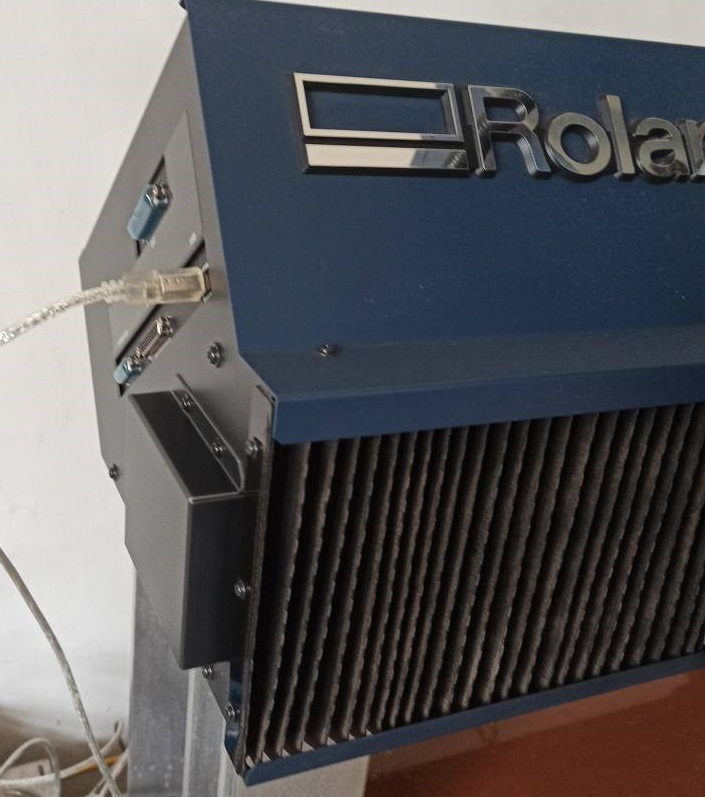

| 傳輸控制介面 |
ＵＳＢ
1.1 版 |
| 緩衝記憶容量 |
2Kbyte |
| 指令碼 |
RML
與 NC 碼 |
| 電源 |
AC100V±10%
50/60Hz 7A |
| 消耗電力 |
約
700W |
| 噪音 |
動作時(未切削時)：65db(A)以下、
待機時：45db(A)以下、ISO7779規範 |
| 外形尺寸/重量 |
745mm(W)×955mm(D)
×858mm(H)/107Kg |
| 包裝尺寸/重量 |
900mm(W)×1100mm(D)
×1100mm(H)/136Kg |
| 工作温度/濕度 |
5∼40℃/35∼80% |
| 設備附件 |

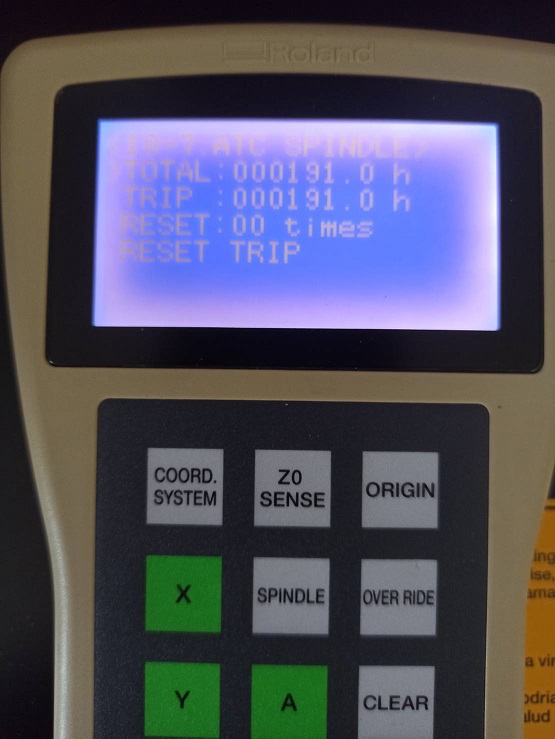

操控手輪, 電源線
, 刀長感測器, 感測線, 固定螺絲, 固定螺絲專用板手,
六角板手, Roland 軟體
CD-ROM, SRP Player軟體
CD-ROM, 機器使用手冊,
Roland 軟體使用手冊,
SRP Player 軟體安裝與設定手冊,
NC 碼參考手冊 |
操控手輪,
電源線
, 刀長感測器, 感測線, 固定螺絲, 固定螺絲專用板手,
六角板手, Roland 軟體
CD-ROM, SRP Player軟體
CD-ROM, 機器使用手冊,
Roland 軟體使用手冊,
SRP Player 軟體安裝與設定手冊,
NC 碼參考手冊,與自動換刀手冊(參考以下的
ZAT-540規格).
|
※MDX-540SA 需供給氣壓：最低0.7Mpa、最大1Mpa、供給空氣量：50L/min、空氣氣壓缸容量：60L以上及空氣乾燥機
2馬以上(自購)。
|
