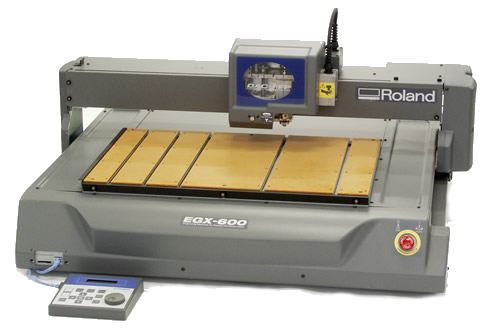

桌上型 3 軸高速薄板雕刻機 EGX400/600(支援銅鋁金屬材料)



 功能特色:

    自動曲面偵測-刀尖保護裝置碰觸材料表面時會自動偵測材料高度可快速設定刀長.

    T-槽檯面-提供平坦的彫刻表面同時配合夾治具,虎鉗或大型材料使用時可輕易地移除與上下料.

    安全操作-延長型薄膜觸控式按鍵可從距離機器較遠處安全地操控機器.

    量產機型-快速Feed Forward Processing (FFP)控制與精確 X,Y 與 Z 軸 AC 伺服無碳刷馬達.

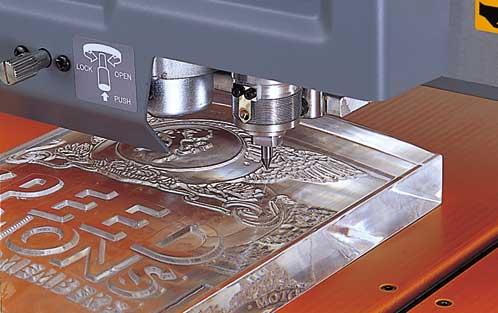

    相容性材料-塑膠, 壓克力及與金屬材料銅與鋁.

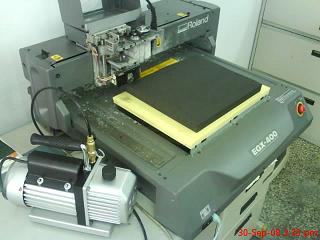

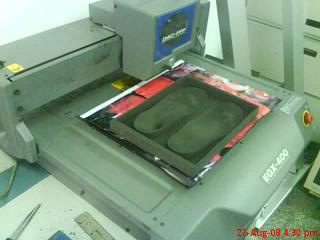

    真空吸盤 (雙微設計-選購)可客製化應用於各型機種與不同尺寸需求

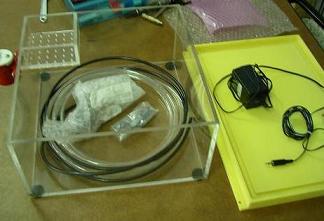

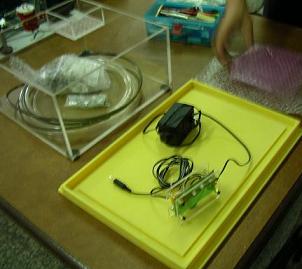

    切削液自動過濾系統(雙微設計-選購)

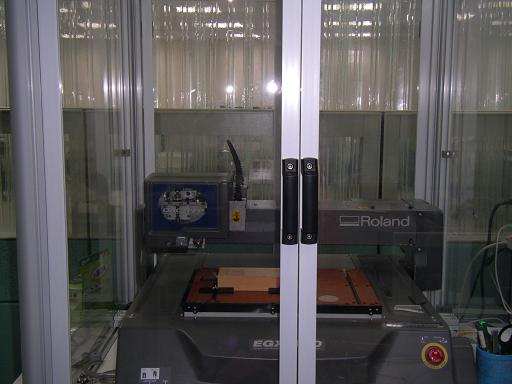

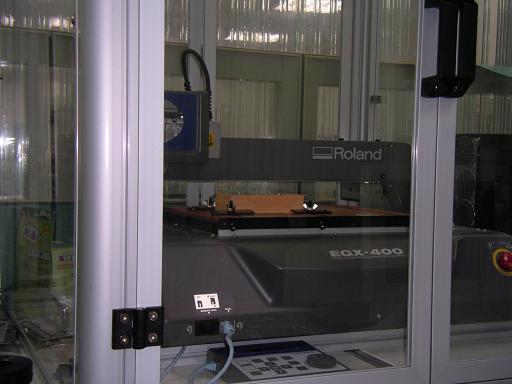

     EGX400 安全防塵外罩(雙微設計-選購)

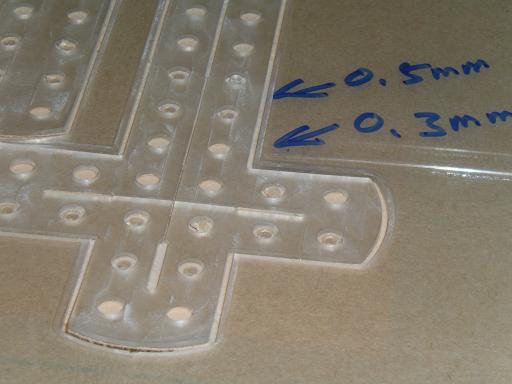

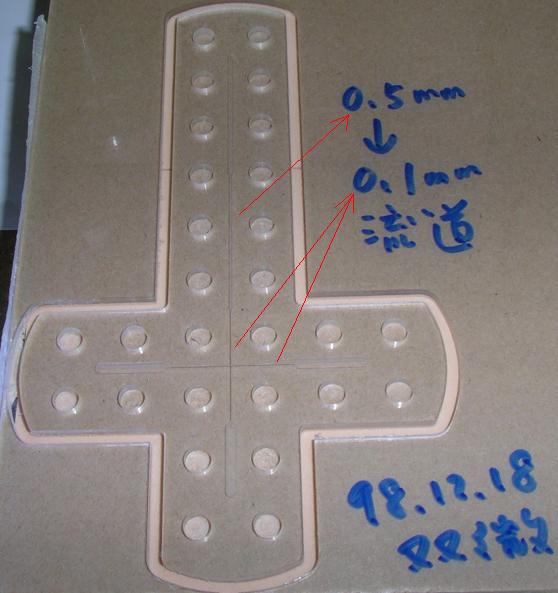

生物晶片科技微流道雕刻( 0.1~0.5MM流道加工 )

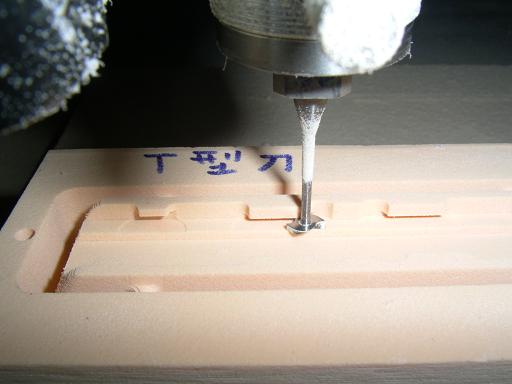

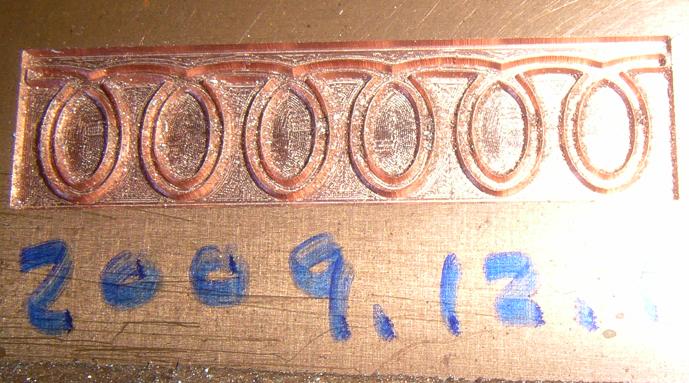

T-型刀內凹處加工與燙金熱壓模挑角雕刻

各式 Bridge&Die 齒模雕刻(蠟/代木/壓克力/ABS/氧化鉻)

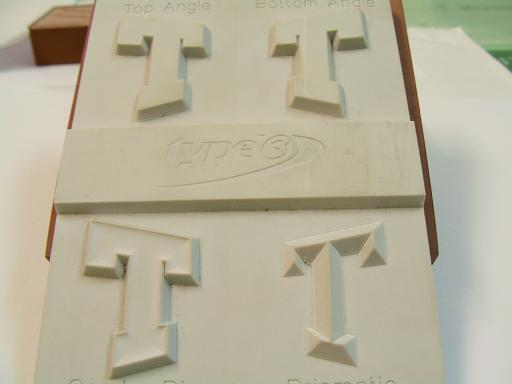

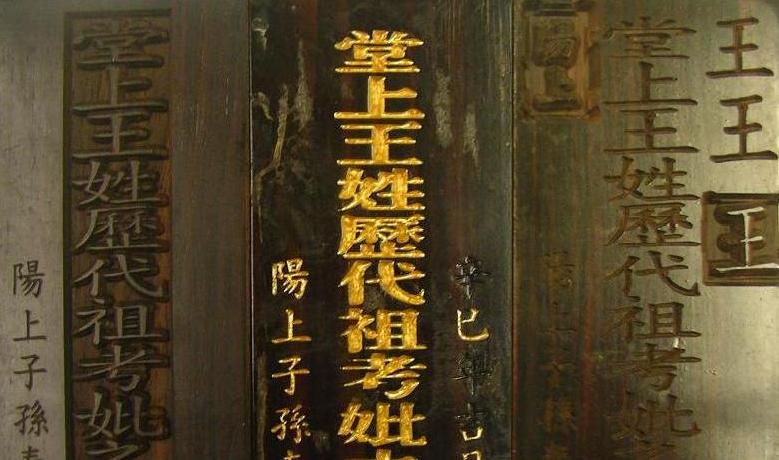

立體文字/銘版雕刻(需配合TYPE3 軟體


主要規格
機型 EGX-400 EGX-600
最大切割區域 407 mm (X) x 305 mm (Y) x 42.5 mm (Z) 610 mm (X) x 407 mm (Y) x 42.5 mm (Z)
最大材料厚度

40 mm

XYZ 軸馬達 AC servo 馬達(DAC-FFP), 3-軸同動
進給速度 XY-軸 : 0.5 mm/sec. , 1~100 mm/sec. Z-軸 : 0.5 mm/sec. , 1~50 mm/sec.
加速度 0.1 G , 0.05 G
軟體解析度 0.01 mm/step
機械解析度 XY-軸 : 0.003 mm/step  Z-軸 : 0.0025 mm/step
主軸馬達 DC 無碳刷馬達, 最大 72 W
主軸轉速 8,000 - 30,000 rpm
刀具筒夾 直接夾持刀徑4.36 mm 筒夾
定位精度 移動距離的0.1 % 0.1 mm, 取較大值(無負載下)
重複精度 0.05 mm 或更小
操作顯示面板 液態石英顯示單位(含背光)
操作控制鍵 MENU , ENTER / PAUSE , SPINDLE , XYZ ORIGIN SET , XYZ Cursor ,
FAST FEED , COPY , Dial
傳輸介面 平行阜, RS-232C, 或記憶卡(Multi Media Card相容)
記憶體 2 MB
電源 100 , 117 , 230 , 240 V ± 10%
耗電量 350 VA
尺寸 31" (W) x 28" (D) x 20.5" (H)
(795 mm (W) x 719 mm (D) x 521 mm (H))
39" (W) x 32" (D) x 20.5" (H)
(995 mm (W) x 820 mm (D) x 521 mm (H))
重量 51 kg 64 kg
操作環境 溫度: 5 to 40 溼度: 35 to 80 %
隨機附屬設備

操作面板: 1*操作面板連接線: 1*電源線: 1*深度調整器: 1*壓板: 1*實心筒夾(4.36mm): 1* Roland 套裝軟體: 1*使用手冊:
