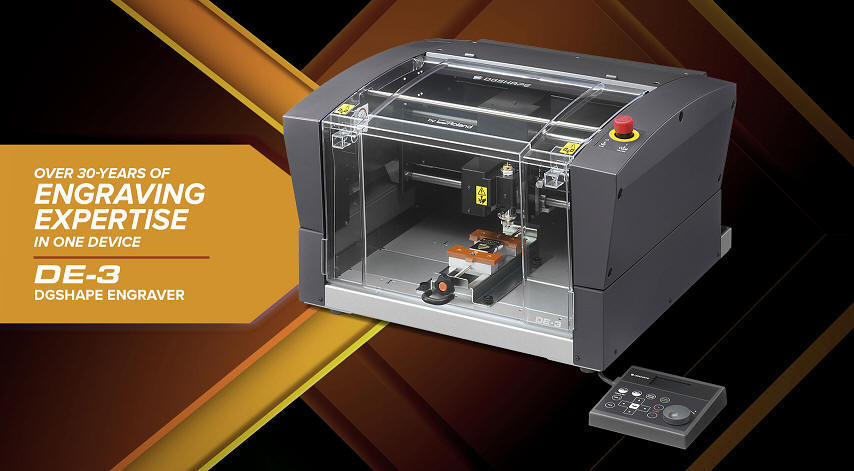

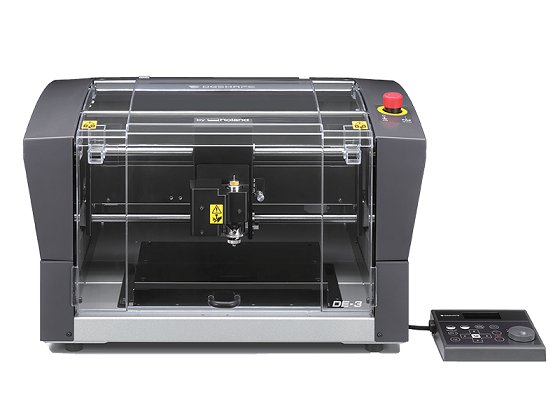

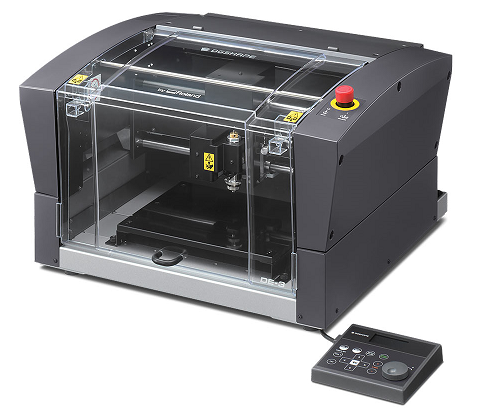

桌上型 3 軸高精度雕刻機 DGShape DE-3　

此 Roland DGShape 出產的DE-3 桌上型雕刻機是 30 年來在雕刻技術領域研發的成果, 交出了驚艷的多樣性 快速與使用者友善的自動化產品. 搭配雷射-光點技術, 乙太網路連線, 自動深度調整及其他智慧功能, 此 DE-3 是一個理想的雕刻技術轉移統包方式, 適用於將精準文字與圖形雕刻到廣泛種類的材料與物體上.

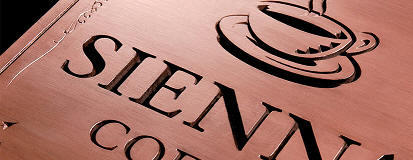

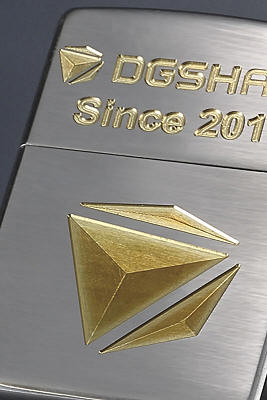

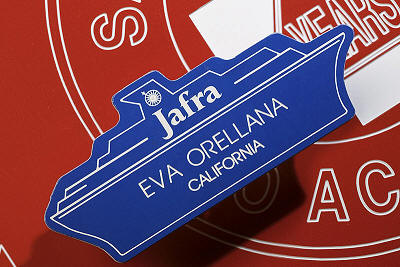

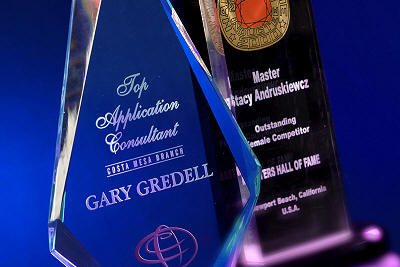

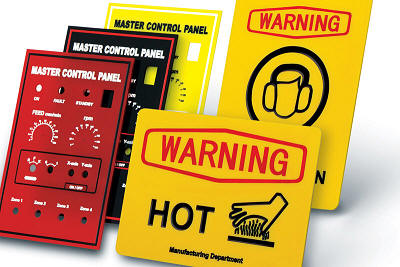

DE-3 應用範例

　

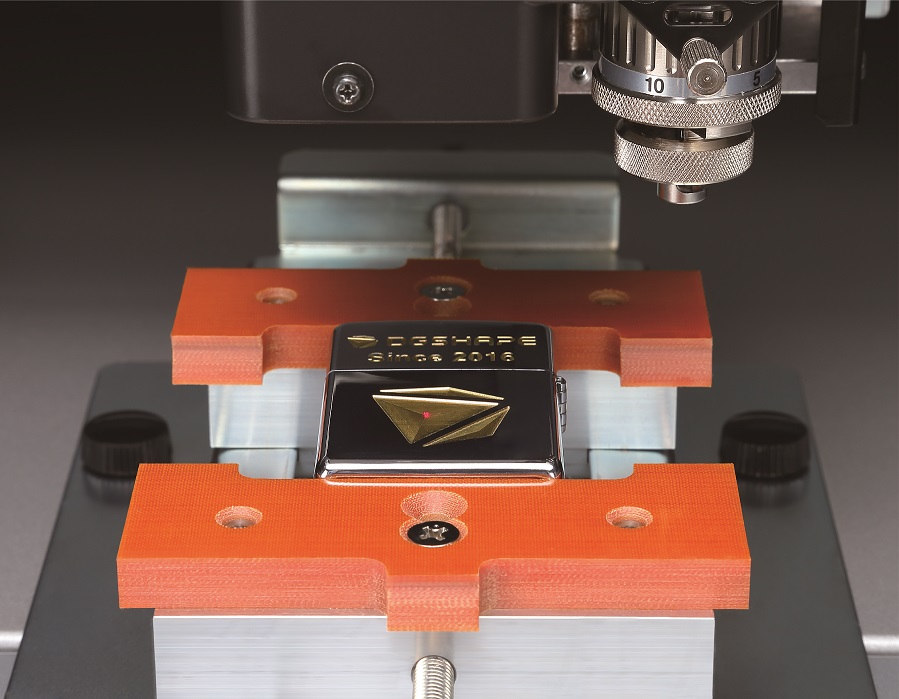

雷射光點定位

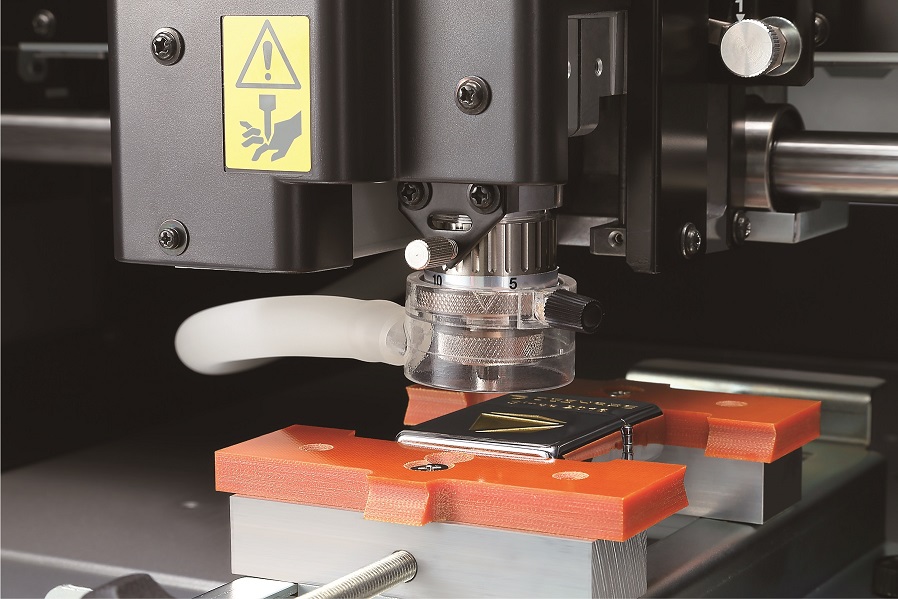

安裝吸塵罩

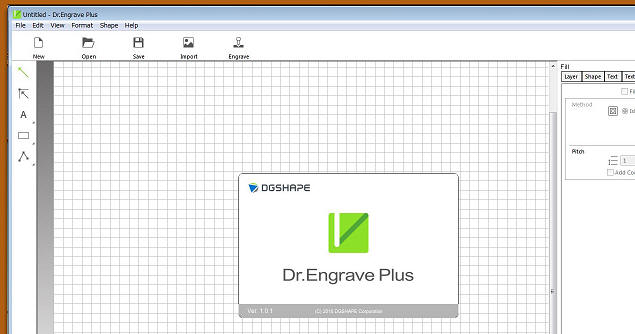

■ DGSHAPE Dr. Engrave Plus 雕刻軟體

專業級的直覺式操作介面簡單易學

Adobe® Illustrator®的AI/EPS與CorelDRAW®的EPS檔案輸入

可描繪影像檔的外輪廓

可以挑角雕刻文字

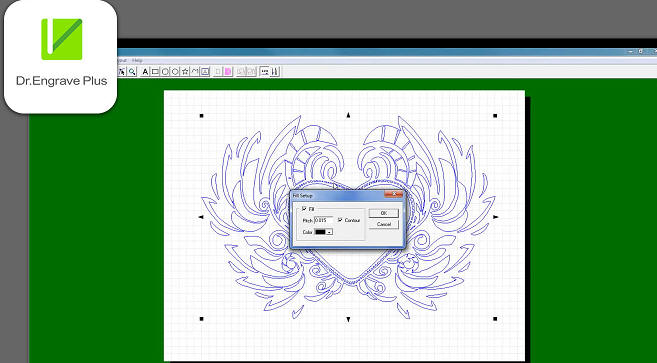

編輯畫面

■ Dr. Engrave Plus 雕刻軟體

新軟體與開放架構

DE-3 採開放資源技術可以搭配所有市面上所有受歡迎的雕刻軟體, 工業標準刀具與材料. 隨機同時內含 Dr. Engrave Plus 軟體提供使用者新的優點如下:
  • AI 檔案與標準圖型/向量資料
  • 新加入水平與鑽孔功能可以啟動標準文字雕刻與曲面水平與鑽.
  • 保留方便樣板功能及 Excel 與 CSV 資料庫用於快速雕刻一連串的資料/序號等

 功能特色:

    高精度的雕刻表面-新型快速精準的 DAC-FFP 三軸控制,可達到最細膩的表面精細效果.

    自動曲面偵測-刀尖保護裝置碰觸材料表面時會自動偵測材料高度可快速設定刀長.

    T-槽檯面-提供平坦的彫刻表面同時配合夾治具,虎鉗或大型材料使用時可輕易地移除與上下料.

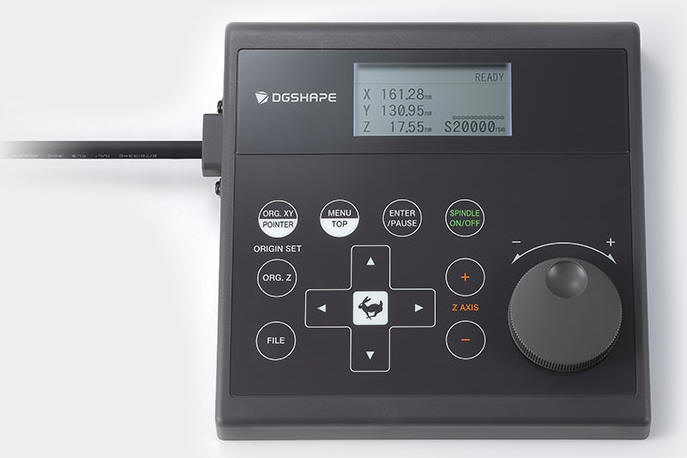

    安全操作-延長型薄膜觸控式按鍵可從距離機器較遠處安全地操控機器.

    量產機型-快速控制與精確 X,Y 與 Z 軸步進馬達.

    相容性材料-塑膠, 壓克力及與金屬材料銅與鋁.

選配夾治具



ZV-23C 中心夾具

ZTT-35 T-型槽檯面

ZV-23A 真空檯面

可夾最大平板材料:
152mm(X) x 148mm (Y), 及 35mm (H)


可夾最大圓柱型材料::
90mm(X) x 146mm(Y), 及 最大厚度 20mm

檯面尺寸:
305mm(X) x 230mm(Y)


工作檯尺寸:
355mm(W) x 230mm(D) x 40mm(H)

檯面尺寸:
305mm(X) x 230mm(Y)


可吸材料最大厚度: 35mm.

需要另外購買真空幫浦.
項目 料號 說明
端銑刀用筒夾 ZC-23

直徑 6 mm, 5 mm, 4 mm, and 3 mm 筒夾: 每種 1 件.
ZC-23-3 直徑 3 mm 筒夾: 1 pc.
ZC-23-4 直徑 4 mm 筒夾: 1 pc.
ZC-23-6 直徑 6 mm 筒夾: 1 pc.
ZC-23-3175 直徑 3.175 mm 筒夾: 1 pc.
ZC-23-635 直徑 6.35 mm 筒夾: 1 pc.
ZDC-A4000用筒夾 ZC-E436 直徑 4.36 mm 筒夾: 1 pc.
浮動刀頭 ZDN-200 內徑 2 mm, 外徑 4.2 mm, 用於文字雕刻
主軸 ZS-35 　
材料固定黏片 AS-10 210 mm x 140 mm, 10 張


DE-3 本機主要規格

機型

DE-3
工作檯尺寸 305 mm (X) x 230 mm (Y)
XYZ 軸行程

305 mm (X) x 230 mm (Y) x 40 mm (Z)

XYZ 軸驅動系統 步進馬達, 3-軸同動
進給速度 XY-軸 : 0.1~60 mm/秒 , Z-軸 :  0.1~30 mm/秒
軟體解析度 0.01 mm/寸動
機械解析度 XY-軸, Z-軸 : 0.00125 mm/寸動
主軸馬達 DC 無碳刷馬達
主軸轉速 5,000 - 20,000 rpm
刀具筒夾 直接夾持刀徑4.36 mm或筒夾
可承載工件厚度 最大 40 mm 或 38 mm 當使用浮動刀頭時
程式語言 RML-1
傳輸介面 USB 或 Ethernet (10 BASE-T/ 100 BASE-TX)
記憶體 2 MB
電源 AC 100 to 240V ±10%, 50/60 Hz (電流: 1.0A)
耗電量 80 W
噪音量 動作時：60dB（A）或以下（未切削時）、待機時：40dB（A）或以下
尺寸 616 (W) x 587 (D) x 390 (H) mm
重量 35 kg
操作環境 溫度: 5 ~ 40度  溼度: 35 ~ 80 %
環境汚染度: 2
隨機附屬配件

DGSHAPE 軟體光碟, 電源線, 電源轉接頭, USB 線, 安單元 (樹酯/金屬零件), 鼻頭單元設定螺絲(固定螺絲, 彈簧), 備用設定螺絲(用於刀具固定), 實心夾頭(∅ 3.175 mm), 轉動扳手, 六角板手, 六角起子, 材料固定黏片, 集塵接頭, 安裝指南
